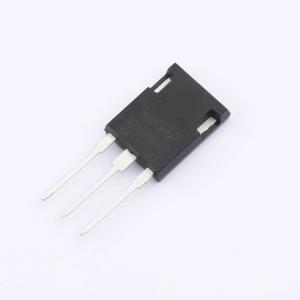

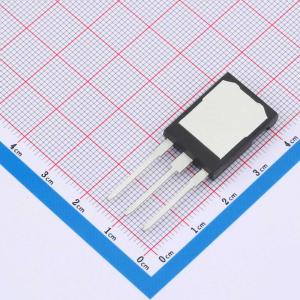

MSG100T65HLC1
IGBT MSG100T65HLC1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IGBT 650V 100A TO-247Plus
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG100T65HLC1
- 商品编号
- C41417597
- 商品封装
- TO-247Plus
- 包装方式
- 管装
- 商品毛重
- 6.666667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 750W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 100A | |
| 集电极脉冲电流(Icm) | 300A | |
| 集电极截止电流(Ices) | 2uA | |
| 集射极饱和电压(VCE(sat)) | 1.65V | |
| 栅极阈值电压(Vge(th)) | 5V | |
| 栅极电荷量(Qg) | 157nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 5.012nF | |
| 输出电容(Coes) | 430pF | |
| 反向传输电容(Cres) | 100pF | |
| 开启延迟时间(Td(on)) | 84ns | |
| 关断延迟时间(Td(off)) | 216ns | |
| 导通损耗(Eon) | 5.4mJ | |
| 关断损耗(Eoff) | 3.8mJ | |
| 反向恢复时间(Trr) | 62ns | |
| 工作温度 | -55℃~+150℃ |
