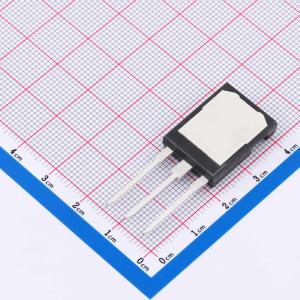

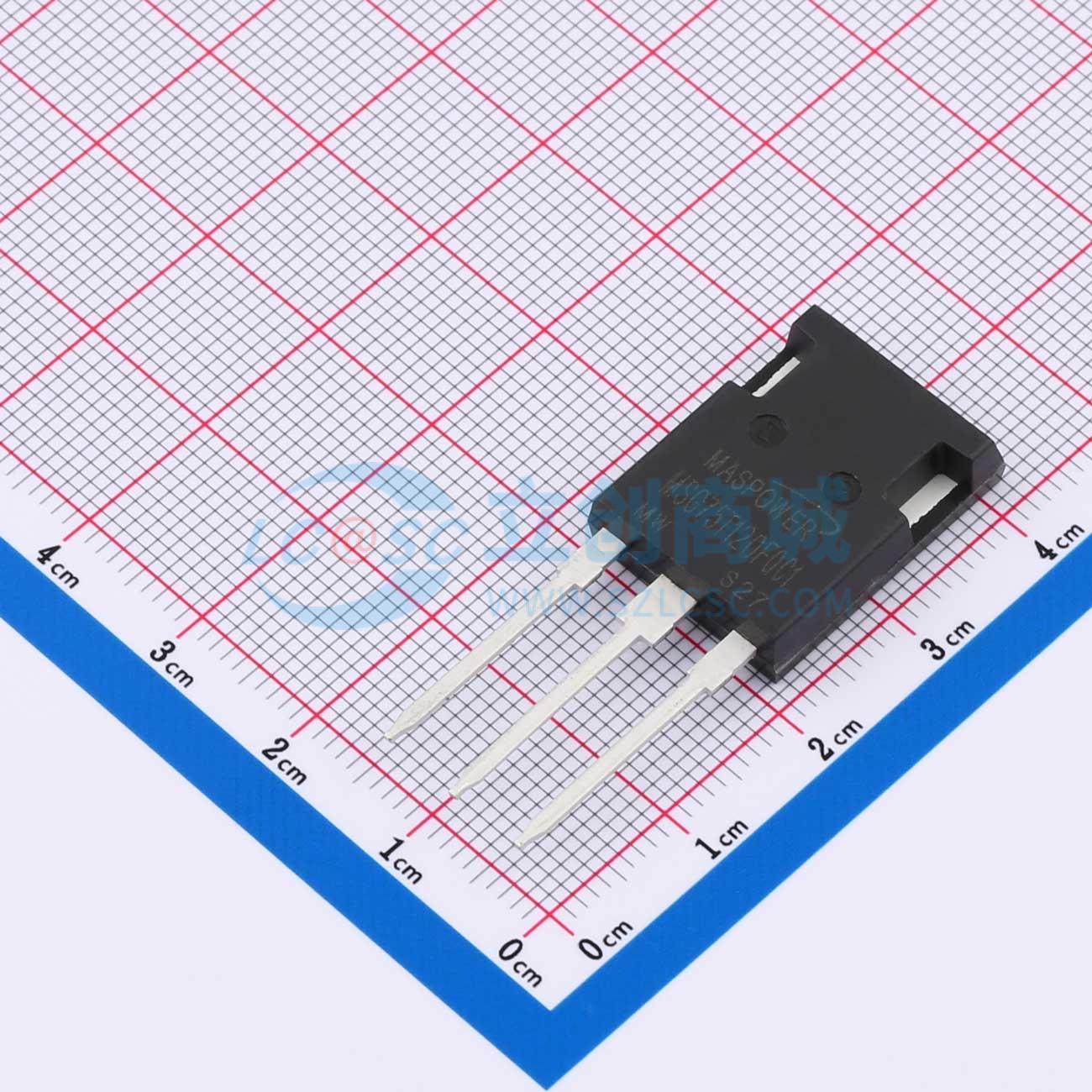

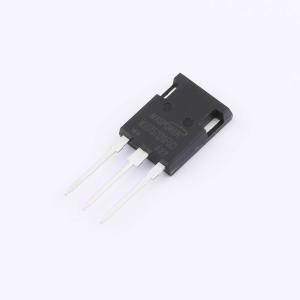

MSG75T120FQC1
IGBT MSG75T120FQC1
- 描述
- IGBT 1200V 75A TO-247plus
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG75T120FQC1
- 商品编号
- C41417598
- 商品封装
- TO-247Plus
- 包装方式
- 管装
- 商品毛重
- 6.57克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 115A | |
| 耗散功率(Pd) | 882W | |
| 输出电容(Coes) | 312pF | |
| 正向脉冲电流(Ifm) | 250A | |
| 集射极饱和电压(VCE(sat)) | 2.5V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 7.348nF | |
| 开启延迟时间(Td(on)) | 205ns | |
| 关断延迟时间(Td(off)) | 130ns | |
| 导通损耗(Eon) | 19.1mJ | |
| 关断损耗(Eoff) | 6mJ | |
| 反向恢复时间(Trr) | 530ns | |
| 反向传输电容(Cres) | 38pF |
