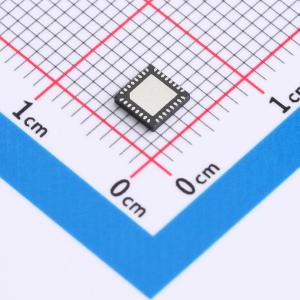

温馨提醒：图片仅供参考，商品以实物为准

LKS32MC034FLK6Q8C

32位电机控制紧凑型MCU

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 特性：48MHz 32位 Cortex-M0 内核，硬件除法协处理器。低功耗休眠模式，MCU 休眠功耗 30μA。 40~105°C 工业级工作温度范围。 MCU 采用 2.5V ~ 5.5V 单电源供电。应用：有感 BLDC/无感 BLDC/有感 FOC/无感 FOC 及步进电机、永磁同步、异步电机等控制系统。数字电源控制系统
品牌名称: LINKOSEMI(凌鸥创芯)
商品型号: LKS32MC034FLK6Q8C
商品编号: C41413665
商品封装: QFN-32L(4x4)
包装方式: 编带
商品毛重: 0.099克(g)

商品参数

	属性	参数值
	I/O数量	-
	ADC(位数)	12bit
	DAC(位数)	8bit
	工作电压	2.5V~5.5V
	工作温度	-40℃~+105℃
	功能特性	看门狗复位；内置通用定时器；内置温度传感器；外部管脚复位(NRST)；集成LDO

商品概述

LKS32MC03x_6N系列是一款面向电机控制应用的32位紧凑型微控制器，集成了三相全桥自举式栅极驱动模块，可直接驱动6个N型MOSFET。该器件采用48MHz Cortex-M0内核，具备硬件除法协处理器。其工作电压范围为2.5V ~ 5.5V，工作温度范围为-40°C ~ 105°C。内部存储器提供32kB Flash（带加密功能和128位识别码）和4kB RAM。时钟系统包括一个全温度范围精度为±1%的4MHz高精度RC时钟、一个供低功耗模式使用的64kHz低速时钟以及一个最高可提供48MHz时钟的内部PLL。模拟模块集成了一路12位SAR ADC（采样率1.2Msps，共11通道）、两路可配置为差分PGA模式的高速运算放大器、两路比较器、一路8位DAC、一个精度为0.5%的1.2V电压基准源、一路低功耗LDO与电源监测电路以及一个高精度低温漂高频RC时钟。外设包括UART、SPI、I²C、通用定时器、专用的电机控制PWM模块（支持独立死区控制）、霍尔信号专用接口、DMA、看门狗和多达25路GPIO。该系列产品具有高可靠性、高集成度、优异的抗静电和群脉冲能力，有助于减小最终产品体积并节约物料成本。其内部集成的运放和比较器支持单电阻或双电阻电流采样拓扑，运放输入端集成钳位保护电路，结合专利的ADC变增益技术，可处理宽动态范围的电流并兼顾大小电流的采样精度。

商品特性

48MHz 32位 Cortex-M0 内核，配备硬件除法协处理器
低功耗休眠模式，微控制器休眠电流为30 uA
工作温度范围为-40°C ~ 105°C
微控制器采用2.5V ~ 5.5V单电源供电
优异的抗静电和群脉冲能力
提供16kB Flash、16kB Flash+16kB ROM或32kB Flash三种存储规格，Flash具备防窃密功能
4kB RAM
内置全温度范围精度为±1%的4MHz高精度RC时钟
内置供低功耗模式使用的64kHz低速时钟
内部PLL可提供最高48MHz时钟
集成1路UART、1路SPI、1路I²C
配备通用16/32位定时器，支持捕捉和边沿对齐PWM
专用电机控制PWM模块，支持6路PWM输出与独立死区控制
专用霍尔信号接口，支持测速与去抖
4通道DMA
硬件看门狗
最多支持25路GPIO
集成1路12位SAR ADC，采样及转换速率为1.2Msps，共11通道
集成2路运算放大器，可配置为差分PGA模式
集成2路比较器
集成8位DAC，可作为内部比较器输入
内置精度为0.5%的1.2V电压基准源
内置1路低功耗LDO和电源监测电路
内置高精度、低温漂高频RC时钟
内部集成2路高速运放，支持单电阻/双电阻电流采样拓扑
运放输入端口集成电压钳位保护电路，便于实现MOSFET内阻直接电流采样
ADC变增益技术可与高速运放配合，处理更宽的电流动态范围，兼顾小电流和大电流的采样精度
高集成度，有助于节约物料成本
支持IEC/UL60730功能安全认证

应用领域

有感BLDC电机控制
无感BLDC电机控制
有感FOC控制
无感FOC控制
步进电机控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M0
	CPU最大主频	48MHz
	CPU位数	32 Bit
	程序存储容量	32KB
	RAM容量	4KB
	EEPROM容量	-
