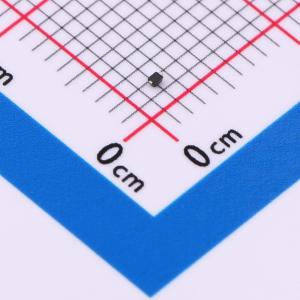

温馨提醒：图片仅供参考，商品以实物为准
RSB6.8CMGJT2N-ES
双向ESD 5V截止 峰值浪涌电流：10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- RSB6.8CMGJT2N - ES 旨在保护电压敏感元件，防止其因静电放电（ESD）而损坏或出现闩锁效应。出色的钳位能力、低泄漏电流和快速响应时间，为受 ESD 影响的板级设计提供了同类最佳的保护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- RSB6.8CMGJT2N-ES
- 商品编号
- C41409285
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.01045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 10A | |
| 峰值脉冲功率(Ppp) | 100W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
RSB6.8CMGJT2N-ES旨在保护电压敏感组件免受ESD导致的损坏或闩锁。其优异的钳位能力、低漏电流和快速响应时间为板级ESD防护设计提供了业界领先的保护。由于其小尺寸和双向设计，它非常适用于手机、MP3播放器以及需要音频线路保护的便携式应用。
商品特性
- 符合IEC 61000-4-2第4级ESD防护标准
- ±25kV接触放电
- ±25kV空气放电
- 100W峰值脉冲功率（8/20us）
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合RoHS标准
- 保护一条双向线路
应用领域
- 手机及配件
- 便携式数字助理
- 笔记本及手持设备
- 数码相机
- MP3播放器
