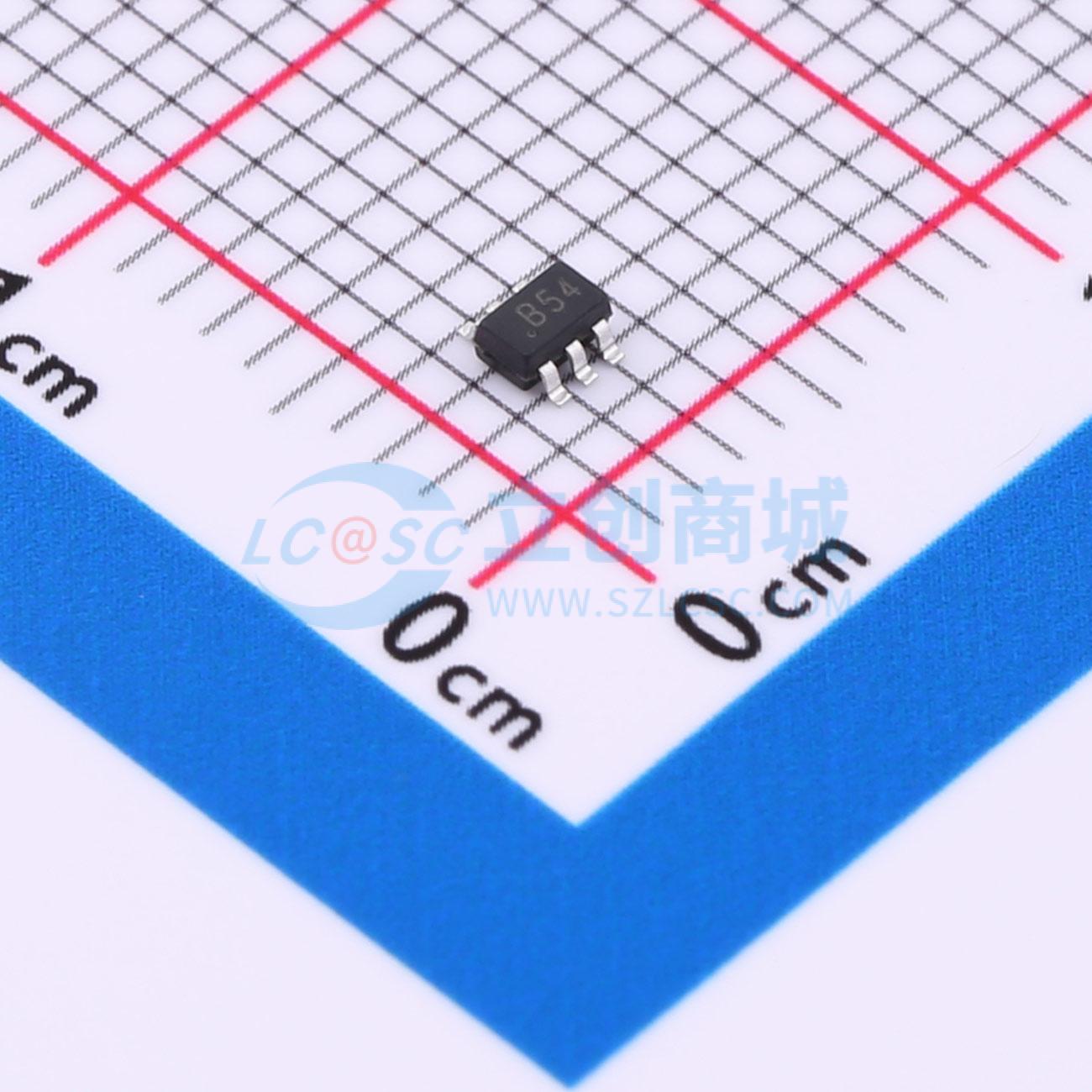

温馨提醒：图片仅供参考，商品以实物为准
CM1213A-04S7-ES
单向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CM1213A - 04S7 - ES 旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低漏电流和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于静电放电保护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- CM1213A-04S7-ES
- 商品编号
- C41409238
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.028667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 60W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
CM1213A-04S7-ES旨在保护电压敏感元件免受静电放电和瞬态电压事件的影响。其出色的钳位能力、低漏电流和快速响应时间，使其成为电路板空间有限的设计中进行静电放电保护的理想选择。
商品特性
- 符合国际电工委员会61000-4-2标准第4级静电放电防护要求
- ±12kV接触放电防护
- ±17kV空气放电防护
- 60W峰值脉冲功率（8/20us波形）
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合有害物质限制指令
- 保护4条单向线路
- 典型电容值：0.6pF
应用领域
- 手机及配件
- 无绳电话
- 个人数字助理
- 笔记本电脑与手持设备
- 数码相机
- 便携式仪器
