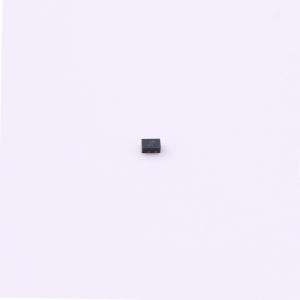

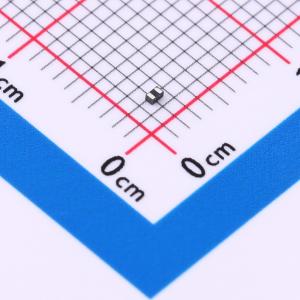

温馨提醒：图片仅供参考，商品以实物为准
LXES15AAA1-153-ES
双向ESD 5V截止 峰值浪涌电流：4.5A
- 描述
- LXES15AAA1 - 153 - ES 旨在保护电压敏感元件，避免其因静电放电（ESD）而损坏或出现闩锁效应。出色的钳位能力、低泄漏和快速响应时间，为电路板级易受静电放电影响的设计提供了同类最佳的保护。由于其尺寸小巧且采用双向设计，它非常适合用于手机、MP3 播放器以及需要音频线路保护的便携式应用
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- LXES15AAA1-153-ES
- 商品编号
- C41409261
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 峰值脉冲功率(Ppp) | 120W | |
| 击穿电压(VBR) | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.25pF |
商品概述
LXES15AAA1-153-ES 旨在保护电压敏感组件免受ESD导致的损坏或闩锁。其出色的钳位能力、低泄漏电流和快速响应时间为暴露于ESD的板级设计提供了同类产品中保护性能。由于其小巧的尺寸和双向设计，它非常适用于需要音频线路保护的手机、MP3播放器和便携式应用。
商品特性
- 符合IEC 61000-4-2 Level 4 ESD保护标准
- ±20kV接触放电
- ±20kV空气放电
- 120W峰值脉冲功率（8/20us波形）
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
- 符合RoHS标准
- 保护一条双向线路
- 典型结电容：0.25pF
应用领域
- 蜂窝手机及配件
- 便携式数字助理
- 笔记本电脑与手持设备
- 数码相机
- MP3播放器
- 外设
