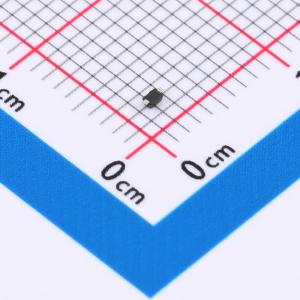

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z5V0-ES
双向ESD 5V截止 峰值浪涌电流：8A
- 描述
- ESD5Z5V0 - ES 旨在保护电压敏感元件，使其免受因静电放电（ESD）造成的损坏或闭锁。出色的钳位能力、低泄漏和快速响应时间，为易受 ESD 影响的电路板级设计提供了同类最佳的保护。由于其尺寸小巧且采用双向设计，它非常适合用于手机、MP3 播放器以及需要音频线路保护的便携式应用
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESD5Z5V0-ES
- 商品编号
- C41409265
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.022833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 80W | |
| 击穿电压(VBR) | 5.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
ESD5Z5V0-ES 旨在保护电压敏感组件免受静电放电导致的损坏或闩锁。其卓越的钳位能力、低漏电流和快速响应时间为暴露于静电放电的板级设计提供了的保护。由于其小巧的尺寸和双向设计，它非常适用于需要音频线路保护的手机、MP3播放器及其他便携式应用。
商品特性
- 符合 IEC 61000-4-2 第4级静电放电保护标准
- 接触放电 ±25kV
- 空气放电 ±25kV
- 80W 峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合 RoHS 标准
- 保护一条双向线路
- 典型结电容：15pF
应用领域
- 蜂窝手机及配件
- 便携数字助理
- 笔记本和手持设备
- 数码相机
- MP3播放器
