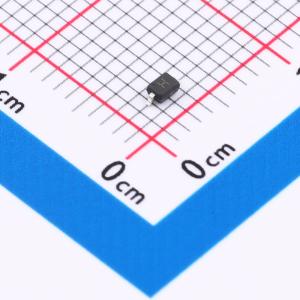

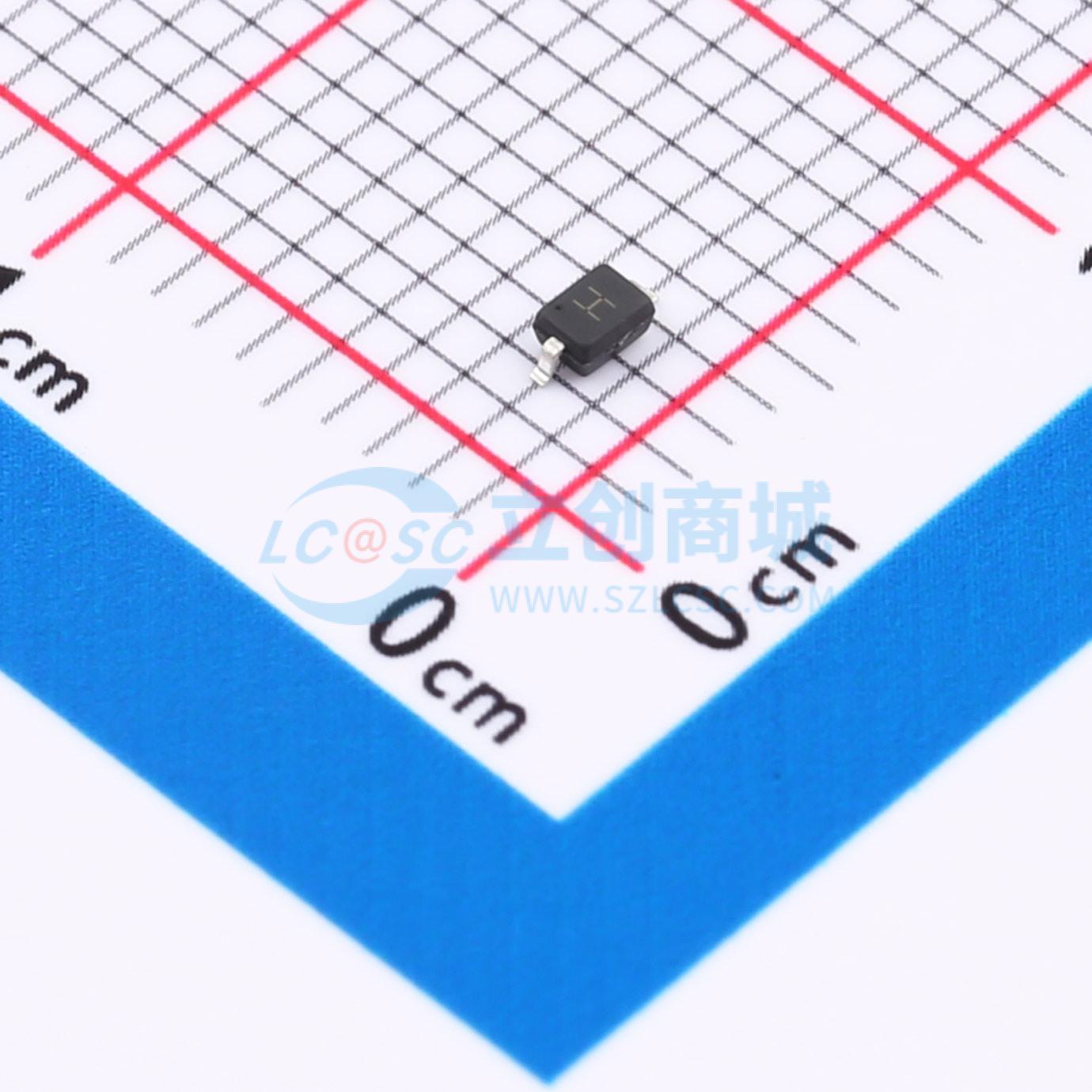

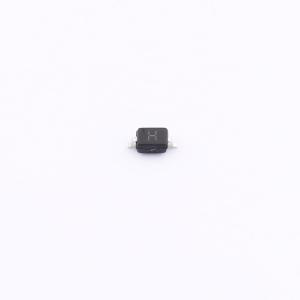

PSD05C-LF-T7-ES
双向ESD 5V截止 峰值浪涌电流：30A
- 描述
- PSD05C-LF-T7-ES是一款瞬态电压抑制器，旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击的影响。使用IEC61000 - 4 - 2空气放电方法测试时，所有引脚均能承受30kV的ESD脉冲。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PSD05C-LF-T7-ES
- 商品编号
- C41409279
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.026967克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 30A | |
| 峰值脉冲功率(Ppp) | 550W | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 100pF |
商品概述
PSD05C-LF-T7-ES 是一款瞬态电压抑制器，旨在保护连接至数据和传输线路的元件，使其免受静电放电、电快速瞬变和雷电的影响。所有引脚均能承受采用 IEC61000-4-2 空气放电方法的 30kV 静电放电脉冲。
商品特性
- IEC 61000-4-2 第 4 级静电放电保护
- ±30kV 接触放电
- ±30kV 空气放电
- 550W 峰值脉冲功率（8/20μs）
- 低钳位电压
- 低漏电流
- 符合 RoHS 标准
- 保护一条双向线路
- 工作电压：3.3V、5V、8V、12V、15V、24V、36V
应用领域
- 便携式电子产品
- 控制与监控系统
- 服务器、笔记本电脑和台式电脑
- 机顶盒
- 通信系统
- 手机及配件
