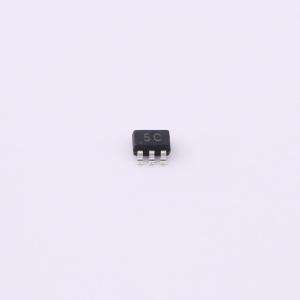

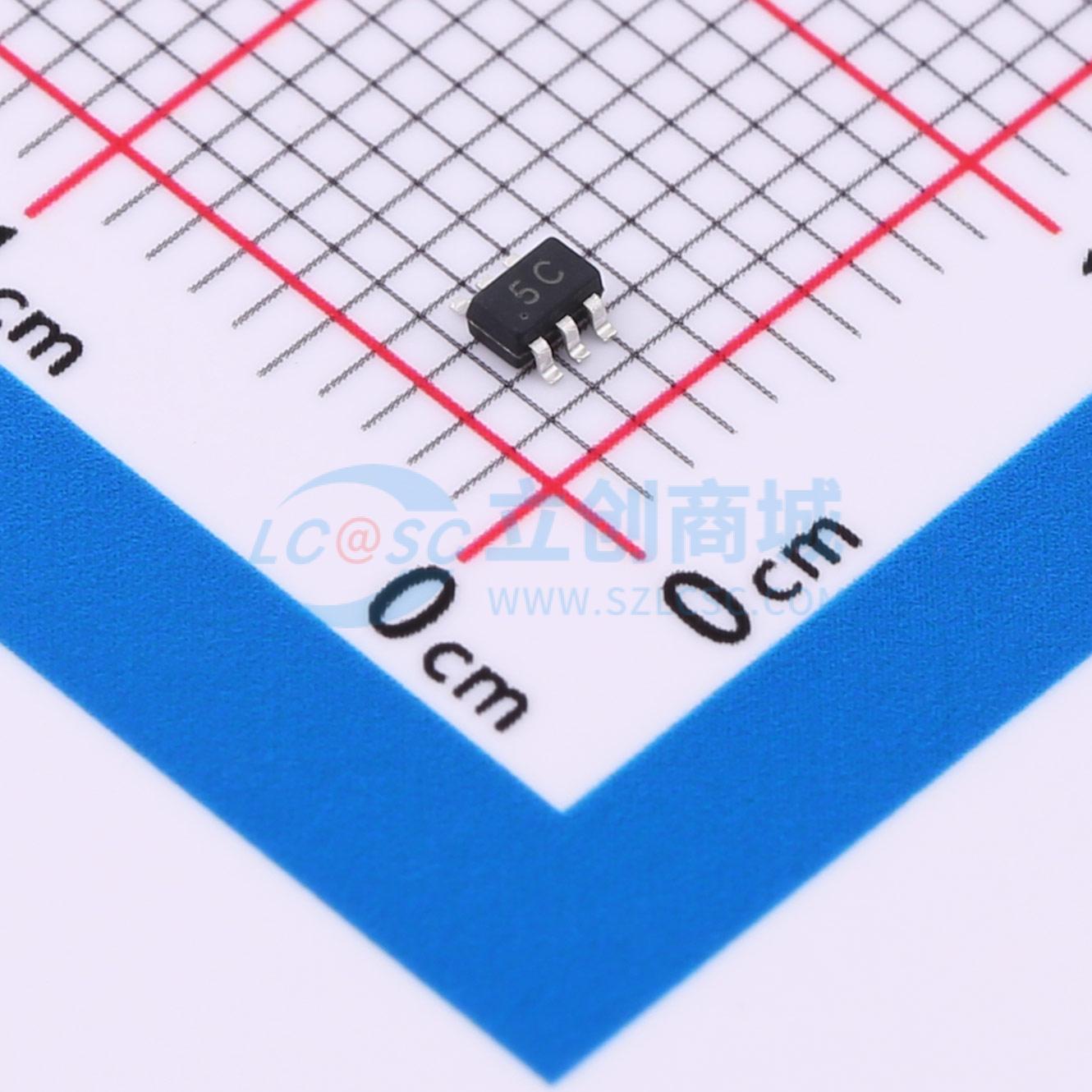

温馨提醒：图片仅供参考，商品以实物为准
SP0505BAJTG-ES
单向ESD 5V截止 峰值浪涌电流：12A
- 描述
- SP0505BAJTG - ES 旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏电流和快速响应时间，使这些器件非常适合用于电路板空间有限的设计中的 ESD 保护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SP0505BAJTG-ES
- 商品编号
- C41409245
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.028767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 12A | |
| 峰值脉冲功率(Ppp) | 150W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 五路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 100pF |
商品概述
SP0505BAJTG-ES 旨在保护电压敏感组件免受ESD和瞬态电压事件的影响。其优异的钳位能力、低漏电流和快速响应时间，使其成为板载空间受限设计中理想的ESD保护器件。
商品特性
- 符合 IEC 61000-4-2 第4级 ESD 保护标准
- 接触放电：±30kV
- 空气放电：±30kV
- 峰值脉冲功率（8/20μs）：150W
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合 RoHS 标准
- 可保护 5 条单向线路
- 典型电容值：90pF
应用领域
- 蜂窝手机及配件
- 无绳电话
- 个人数字助理
- 笔记本电脑与手持设备
- 数码相机
- 便携式仪器
