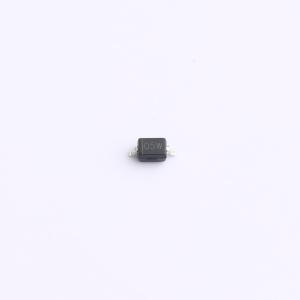

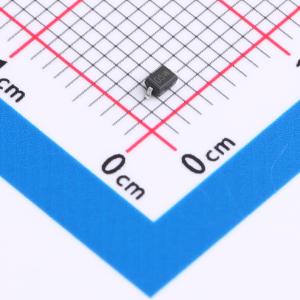

SD05T1G-ES
单向ESD 5V截止 峰值浪涌电流：30A
- 描述
- SD05T1G - ES是一款瞬态电压抑制器，旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击的影响。使用IEC61000 - 4 - 2空气放电法时，所有引脚均能承受30kV的ESD脉冲。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SD05T1G-ES
- 商品编号
- C41409254
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.026633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 30A | |
| 峰值脉冲功率(Ppp) | 450W | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 200pF |
商品概述
SD05T1G-ES是一款瞬态电压抑制器，旨在保护连接到数据线和传输线的元件免受静电放电、电气快速瞬变和雷击的损害。所有引脚均能承受采用IEC61000-4-2空气放电方法的30kV静电放电脉冲。
商品特性
- 符合IEC 61000-4-2第4级静电放电防护标准
- ±30kV接触放电
- ±30kV空气放电
- 450W峰值脉冲功率（8/20us）
- 符合RoHS标准
- 单向配置
- 低钳位电压
- 工作电压：3.3V、5V、7V、12V、15V、18V、24V、36V
应用领域
- USB 2.0/1.1
- 通用输入输出
- 以太网 10/100/1000 Mbps
- 音频
- 按键
- 工业和服务机器人
- 笔记本电脑和台式机
- 电视和显示器
- 可穿戴设备
- 手持无线系统
