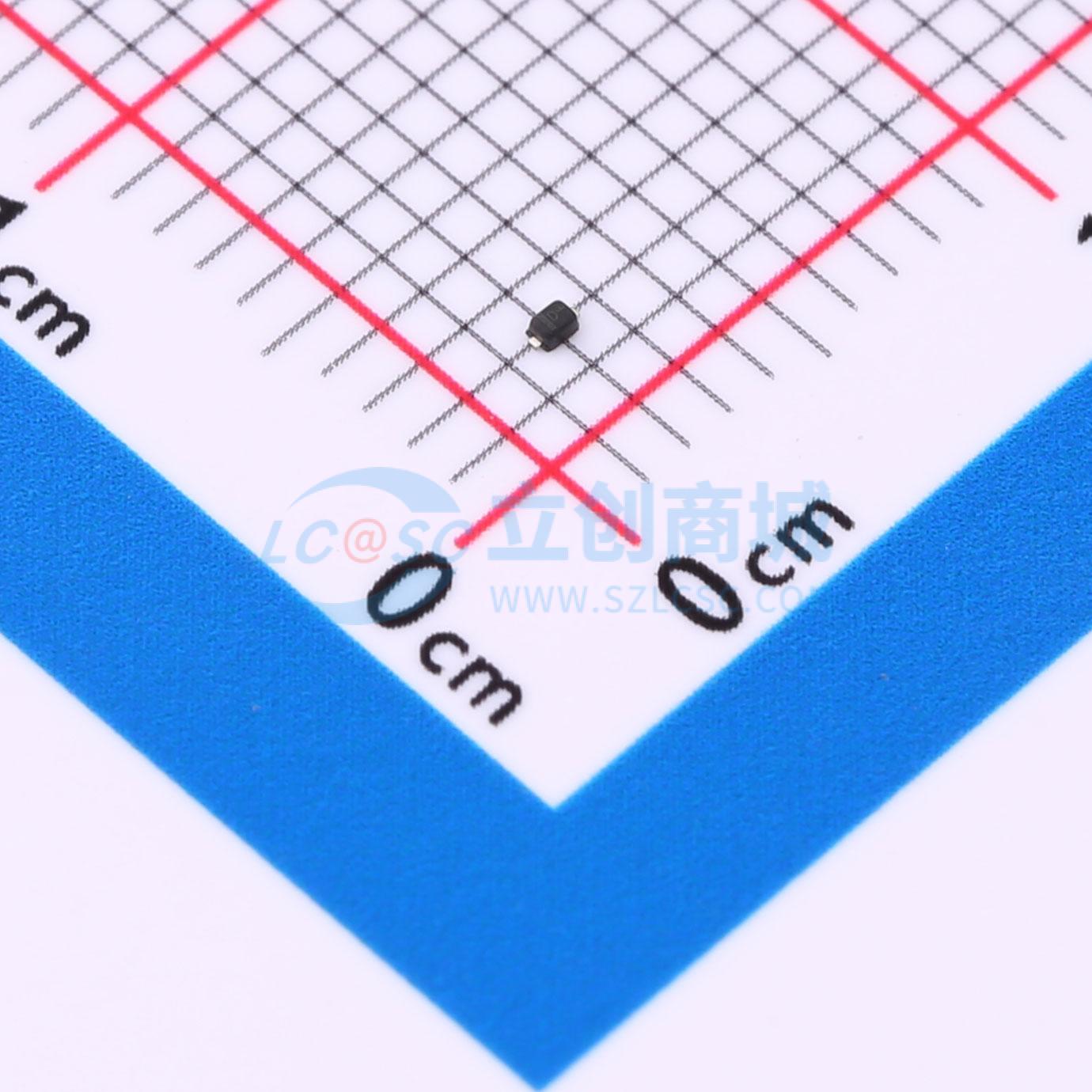

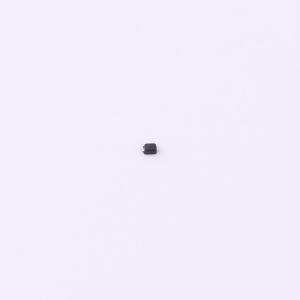

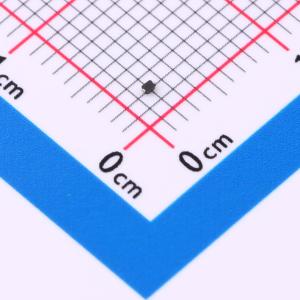

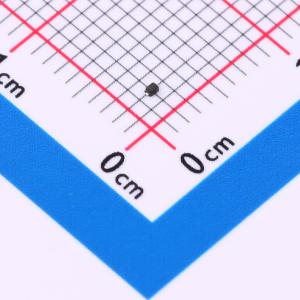

温馨提醒：图片仅供参考，商品以实物为准
ESD9L5.0ST5G
单向ESD 5V截止 峰值脉冲电流：1A
- 描述
- ESD静电防护在高速数据传输接口上提供卓越的静电防护性能，是高集成度电子设备的理想ESD防护组件。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- ESD9L5.0ST5G
- 商品编号
- C41399458
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.010262克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 1A | |
| 峰值脉冲功率(Ppp) | 140W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 100nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.9pF |
商品概述
ESD9 旨在保护需要超低电容的电压敏感组件，使其免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于 ESD 保护。由于其低电容特性，它适用于高频设计，如 USB 2.0 高速和天线线路应用。
商品特性
- 超低电容 0.6 pF
- 低钳位电压
- 小外形尺寸：0.039英寸 × 0.024英寸（1.00毫米 × 0.60毫米）
- 低本体高度：0.016英寸（0.4毫米）
- 隔离电压：5V
- 低泄漏
- 响应时间通常 < 1.0 ns
- IEC61000 - 4 - 2 4级ESD保护
- 这是无铅器件
应用领域
- USB 2.0高速应用
- 天线线路应用
