温馨提醒：图片仅供参考，商品以实物为准

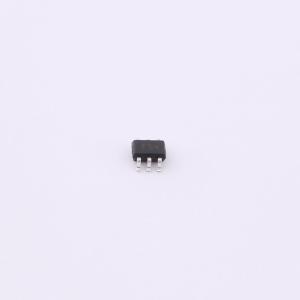

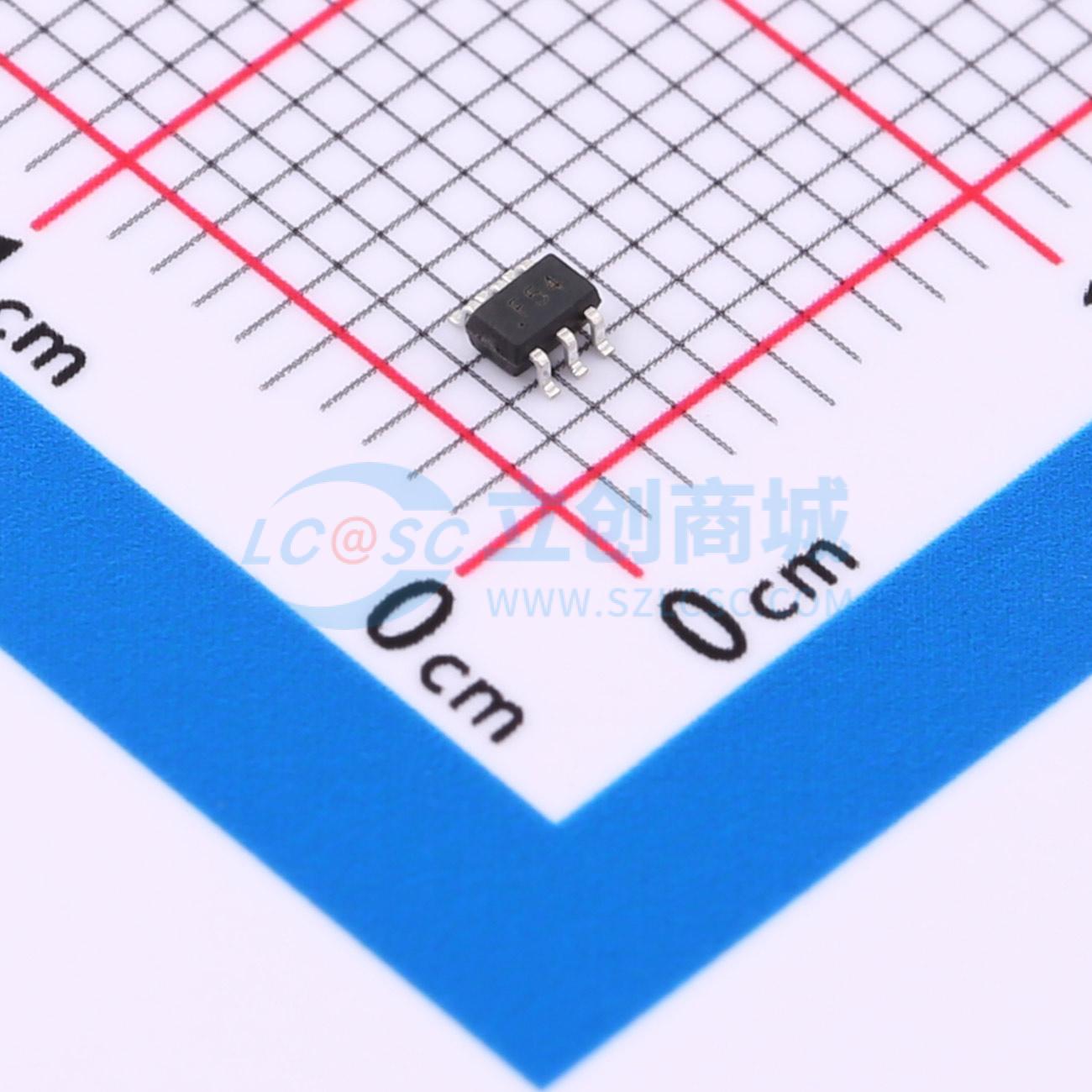

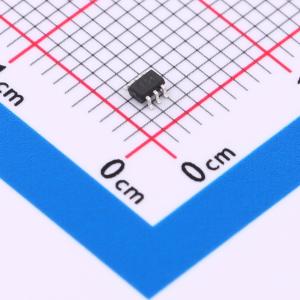

TPD4E1U06DCKR
单向TVS 5V截止 峰值脉冲电流：4.5A
- 描述
- ESD静电防护在高速数据传输接口上提供卓越的静电防护性能，是高集成度电子设备的理想ESD防护组件。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- TPD4E1U06DCKR
- 商品编号
- C41399465
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.029167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 峰值脉冲功率(Ppp) | 60W | |
| 击穿电压 | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.6pF；0.3pF |
商品概述
TPD4E1U06DCKR是一款超低电容TVS阵列，采用领先的单片硅技术，可实现快速响应时间和低ESD钳位电压，使该器件成为保护电压敏感高速数据线的理想解决方案。TPD4E1U06DCKR具有超低电容，典型值为0.6pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±15kV，接触放电±8kV。它采用6引脚无铅SOT - 363封装。小尺寸、超低电容和高ESD浪涌能力的结合，使其非常适合用于多媒体等高速端口应用。
商品特性
- 超低电容：典型值0.6pF（I/O - GND）
- 超低泄漏：纳安级
- 低工作电压：5.0V
- 最多可保护4条数据线和1条电源线
- 低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气：±20kV；放电：±15kV
- IEC61000 - 4 - 5（雷击）4.5A（8/20μs）
- SOT - 363封装
- 符合RoHS标准
应用领域
- 显示器和平板显示器
- 机顶盒和数字电视
- 视频图形卡
- 数字视频接口（DVI）
- 笔记本电脑
- PCI Express和串行SATA端口
