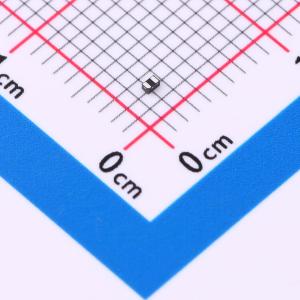

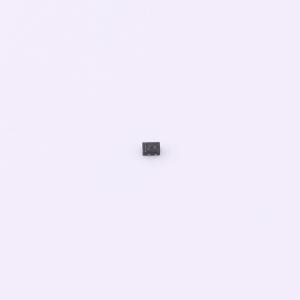

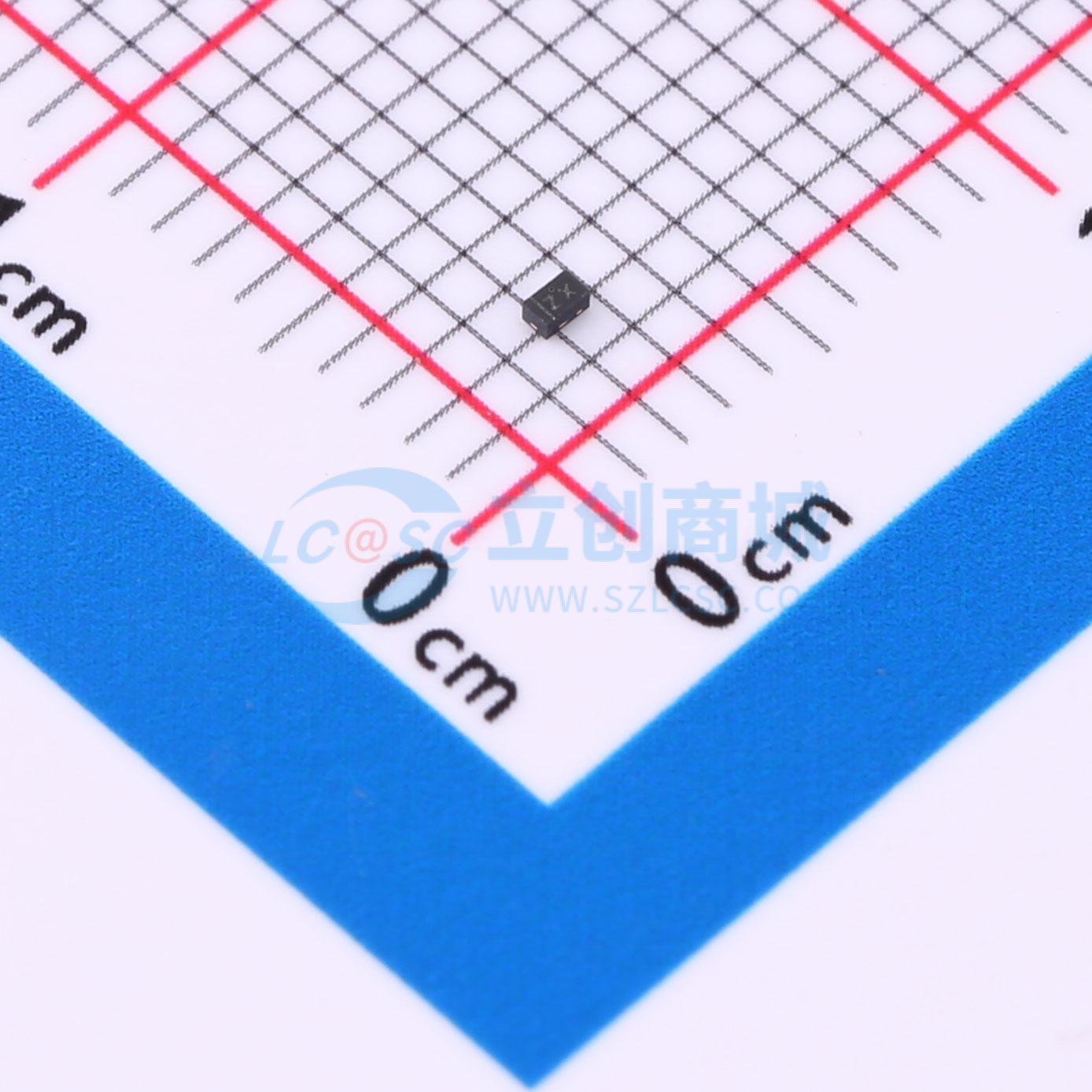

温馨提醒：图片仅供参考，商品以实物为准
ESD9X5VU
单向ESD 5V截止 峰值脉冲电流：4.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ESD静电防护在高速数据传输接口上提供卓越的静电防护性能，是高集成度电子设备的理想ESD防护组件。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- ESD9X5VU
- 商品编号
- C41399470
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.099克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 峰值脉冲功率(Ppp) | 70W | |
| 击穿电压(VBR) | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
ESD9X5VU 是一款单向 TVS 二极管，采用先进的单片硅技术，提供快速的响应时间和低 ESD 钳位电压，使其成为保护电压敏感的高速数据线的理想解决方案。该器件具有超低电容，典型值为 0.5pF，并符合 IEC 61000-4-2 (ESD) 标准，空气放电 ±15kV，接触放电 ±8kV。它采用超小型 1.0×0.6×0.5mm 无引线 DFN 封装。其小尺寸、超低电容和高 ESD 浪涌保护能力，使其成为保护手机、数字视频接口和其他高速数据线的理想选择。
商品特性
- 超小封装：1.0×0.6×0.5mm
- 超低电容：典型值 0.5pF
- 超低漏电流：nA 级
- 低工作电压：5V
- 低钳位电压
- 2引脚无引线封装
- 符合以下标准：
- IEC 61000-4-2 (ESD) 抗扰度测试：空气放电 ±20kV，接触放电 ±15kV
- IEC61000-4-5 (雷击) 4.5A (8/20μs)
- 符合 RoHS 标准
- 引脚镀层：NiPdAu
应用领域
- 智能手机
- 显示端口
- MDDI 端口
- USB 端口
- 数字视频接口
- PCI Express 与串行 SATA 端口
