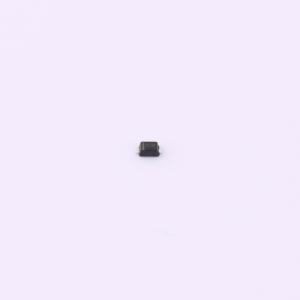

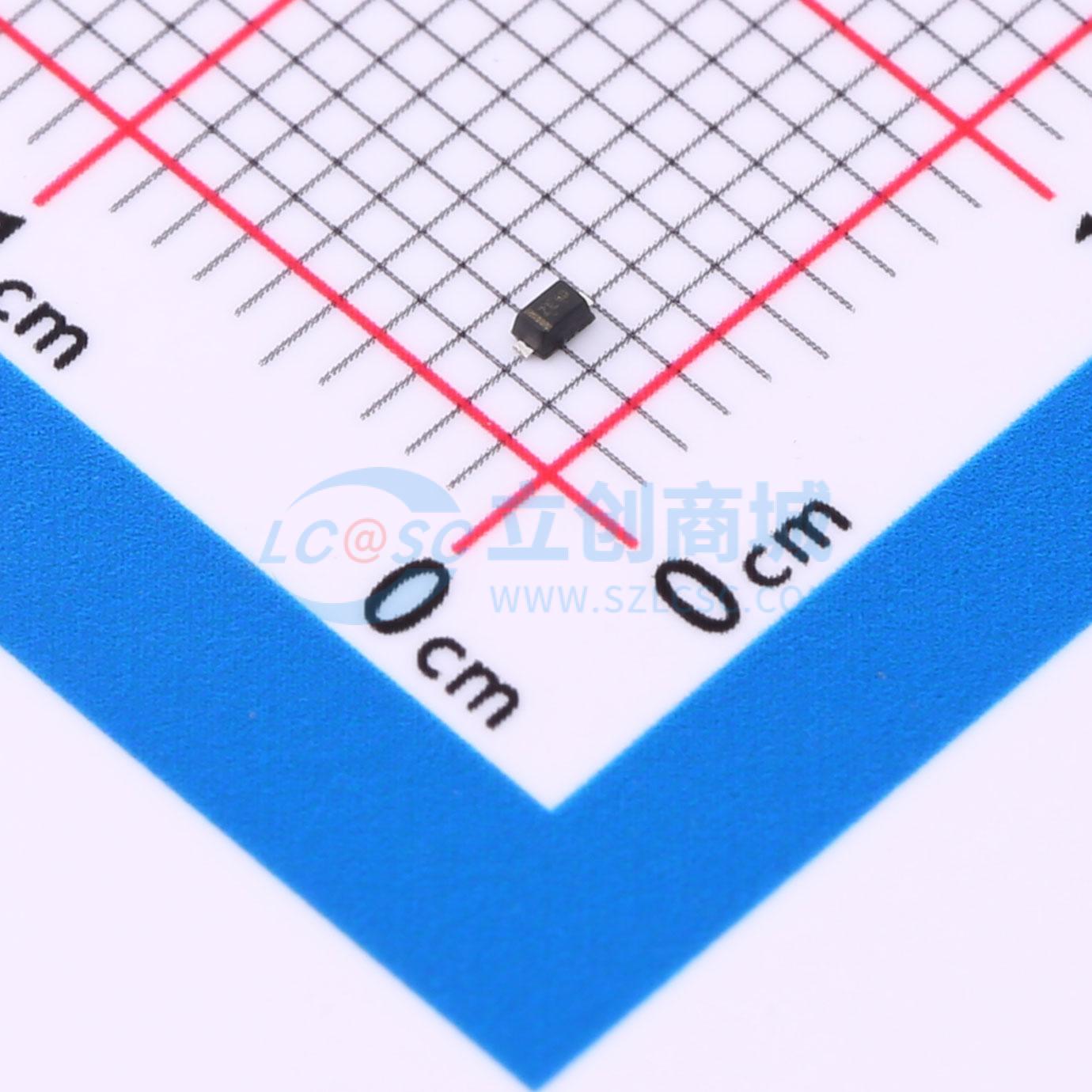

ESD5Z3V3
单向ESD 3.3V截止 峰值脉冲电流：15A
- 描述
- ESD静电防护在高速数据传输接口上提供卓越的静电防护性能，是高集成度电子设备的理想ESD防护组件。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- ESD5Z3V3
- 商品编号
- C41399474
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.025333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 15A | |
| 峰值脉冲功率(Ppp) | 250W | |
| 击穿电压 | 4.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | - | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 70pF |
商品特性
- 250W峰值脉冲功率（tp = 8 / 20μs）
- SOD523封装
- 单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容（Cj = 70pF 典型值）
- 对一条数据/电源线提供保护，可承受：
- IEC 61000-4-2 ±15kV接触放电、±15kV空气放电
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（雷击）15A（8 / 20μs）
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
