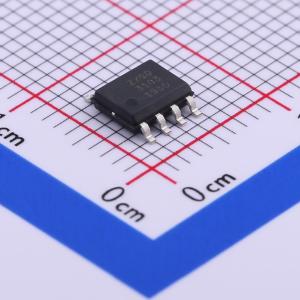

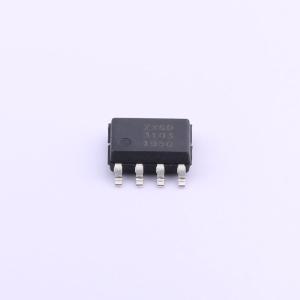

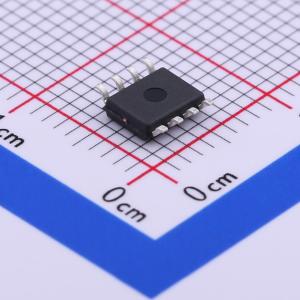

温馨提醒：图片仅供参考，商品以实物为准
ZXGD3103N8TC
ZXGD3103N8TC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ZXGD3103旨在驱动配置为理想二极管替代品的MOSFET。该器件由差分放大器检测级和大电流驱动器组成。检测级监测MOSFET的反向电压，以便在体二极管导通时，向MOSFET的栅极引脚施加正电压。一旦向栅极施加正电压，MOSFET就会导通，允许反向电流流动。然后，检测级的输出电压与MOSFET漏源极反向压降成正比，并通过驱动器施加到栅极。当电流衰减时，这一动作可实现快速关断。
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXGD3103N8TC
- 商品编号
- C434458
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.227克(g)
商品参数
参数完善中
商品概述
ZXGD3103旨在驱动配置为理想二极管替代品的MOSFET。该器件由差分放大器检测级和大电流驱动器组成。检测级监测MOSFET的反向电压，以便在体二极管导通时，向MOSFET的栅极引脚施加正电压。 一旦向栅极施加正电压，MOSFET就会导通，允许反向电流流动。然后，检测级的输出电压与MOSFET漏源极反向压降成正比，并通过驱动器施加到栅极。当电流衰减时，这一动作可实现快速关断。
商品特性
- 5至15V的VCC范围
- 最高250kHz的工作频率
- 180V的漏极电压额定值
- 成比例的栅极驱动，以最大限度减少体二极管导通
- 关断传播延迟15ns，关断时间20ns
- 检测阈值电压约10mV
- 待机电流5mA
- 适用于不连续模式（DCM）、临界导通模式（CrCM）和连续模式（CCM）工作
- 完全无铅，完全符合RoHS标准，无卤素和锑。“绿色”器件
应用领域
- 以下设备中的反激式转换器：低压AC/DC适配器、LED电视、显示器、机顶盒
- 以下设备中的谐振转换器：更高功率的电源 - 电信和服务器电源、计算机电源 - ATX和服务器电源、路灯
