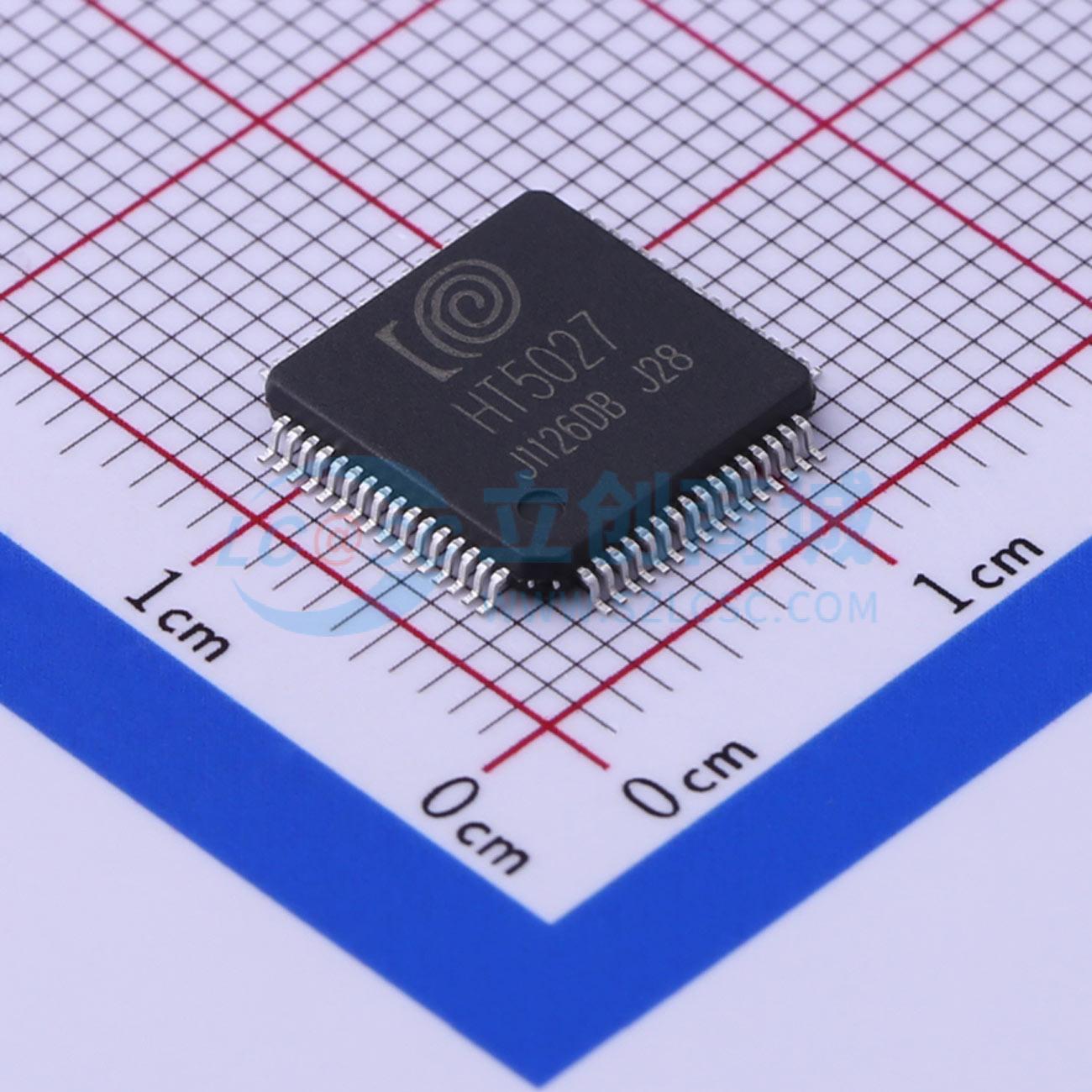

温馨提醒：图片仅供参考，商品以实物为准

HT5027

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: M0核/256K Flash单相SoC
品牌名称: 钜泉光电
商品型号: HT5027
商品编号: C434462
商品封装: LQFP-64(10x10)
包装方式: 托盘
商品毛重: 0.34克(g)

商品参数

商品概述

HT502X 是一颗低功耗、高性能的单相电能计量SoC 芯片，片内集成32-bit ARM 内核、256K flash、32K SRAM，支持断相防窃电功能的硬件EMU 模块，带有温度自补偿功能的高精度RTC 模块，以及LCD驱动等功能，为单相多功能、防窃电电能表提供高集成的单芯片解决方案。

商品特性

工作电压范围：2.2V ~ 5.5V
工作温度范围：-40℃ ~ 85℃
无铅绿色封装：LQFP100、LQFP80、LQFP64
基于ARM 32-bit Cortex-M0 CPU Core 设计，支持Thumb-2 指令集，包含嵌套中断向量控制器NVIC，以及可扩展的调试技术
存储器资源：256K Flash + 1K Information Block、32K SRAM
高速系统时钟：采用PLL 倍频模式插入等待CPU 最高工作频率39.32MHz，无等待CPU 最高工作频率19.66MHz
系统低功耗：待机模式（Hold 模式）下最低功耗3.7uA，睡眠模式（Sleep 模式）下最低功耗2.9uA
具有电源监测功能，外部系统电源VSYS 和电池输入VBAT 两个电源内部切换功能
内置8.8MHz HRC、32KHz LRC，具有多路时钟检测功能
支持SW 调试协议
RTC 模块：外置32K 低频晶体，内部集成晶体所需电阻、电容自动温补：内置RTC 温度曲线数字补偿系数，在全温度范围内，RTC 补偿无需用户软件参与；辅助RTC：外部晶振32.768KHz 停振时，系统可切换至内部低频RC 获得计时时间
高精度温度传感器TPS：-40 度 ~ +85 度温度范围内，温度传感器一致性优于 ±0.5 度
LCD 驱动电阻分压方式，支持4COM，6COM，8COM 的LCD 显示，SEG 接口最多支持54 个
最多支持6 路UART，其中2 路复用硬件7816 协议功能
正常模式下，WDT 模块不可关闭，保证系统可靠运行
内置硬件AES/GHASH 加密/解密加速模块，支持AES256/192/128
内置ECC 加密/解密加速模块，支持ECC256/244/192
内置3 个通道DMA 功能
内置按键扫描功能，最大支持4*4 键盘扫描模式
支持I2C，SPI，TIMER CC & PWM

应用领域

单相多功能、防窃电电能表
电能计量
电源监测
时钟管理
实时时钟
LCD驱动
UART通信
看门狗
加密/解密加速
DMA功能
按键扫描
I2C通信
SPI通信
定时器功能
PWM功能
捕获功能
事件计数功能
温度&电池传感器
低电压检测
上电复位
掉电复位
唤醒复位
软复位
调试复位

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M0
	CPU最大主频	39.32MHz
	程序存储容量	256KB

	属性	参数值
	程序存储器类型	FLASH
	I/O数量	43
	工作电压	2.2V~5.5V
