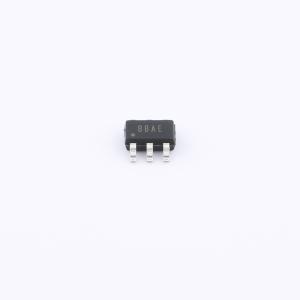

温馨提醒：图片仅供参考，商品以实物为准
XC7886E
1-MSPS,超低功耗,12位,微型SAR模数转换器
- 描述
- 12位高分辨率、高速率、低功耗、小尺寸、单极性的模数转换器。
- 品牌名称
- SiChange(芯昌科技)
- 商品型号
- XC7886E
- 商品编号
- C41383377
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | 1MHz | |
| 通道数 | 1 | |
| 工作电压 | 3.3V~4.8V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 1.5LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 72.5dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 20MHz | |
| 基准电压源 | - | |
| 可变增益 | - | |
| ADC架构 | SAR | |
| 静态电流 | 1.56mA | |
| 功能特性 | - |
商品概述
XC7886E是一款12位的模拟数字转换器芯片，具有高分辨率、高速率、低功耗、小尺寸、单极性的基本特征。采用3.3V - 4.8V单电源供电，采样率最高可达1000KSPS，采用6引脚SOT - 23封装，工作温度范围为 - 40℃至85℃，可pin - to - pin替代ADS7886。
商品特性
- 最高采样率1000KSPS
- 3.3V - 4.8V单电源供电
- 12位分辨率
- 最高可达20MHz串行接口
- 低功耗（典型值）：2.40mW（3.3V，1000KSPS），10.0mW（4.5V，1000KSPS）
- 最大误差±1.5LSB INL，±1.25LSB DNL
- 省电模式
- 6引脚SOT - 23封装
应用领域
- 无线通信中的基带转换器
- 数字驱动器中的电机电流和总线电压传感器
- 光网络
- 光学传感器
- 电池供电系统
