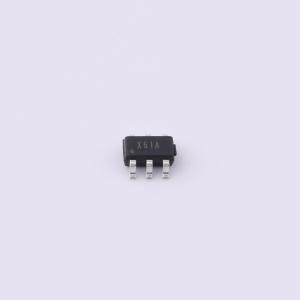

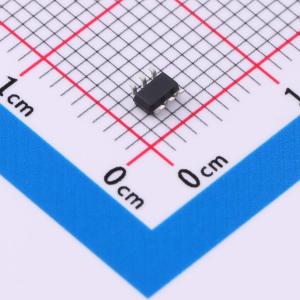

温馨提醒：图片仅供参考，商品以实物为准

XC11661A

1-MSPS超低功耗3.0V - 4.5V 8位SAR模数转换器

描述: 具有3.0V-4.5V单电源供电(XC11661A/63A/65A)，3.3V-5.25V单电源供电(XC11661/63/65)，8/10/12位、超低功耗、小尺寸、单极性、单端输入的基本特征的模数转换器（ADC）。
品牌名称: SiChange(芯昌科技)
商品型号: XC11661A
商品编号: C41383386
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

XC11661A是具有8位、超低功耗、小尺寸、单极性、单端输入基本特征的模数转换器（ADC），具备便捷的电源/串行时钟速度管理功能。转换速率由串行时钟决定，可通过增加串行时钟速度来减少转换时间，还能自动关断，转换后自动断电以降低平均功耗。该版本采用3.0V - 4.5V单电源供电，采样率最高可达1000KSPS，采用6引脚SOT - 23封装，工作温度范围为 - 40°C至85°C，可pin - to - pin替代MAX11661。

商品特性

3.0V - 4.5V单电源供电
最高采样速率：1000KSPS
省电模式
超低功耗（典型值）：2.10mW（3.3V，1000KSPS），9.50mW（4.5V，1000KSPS）
误差±0.5LSB INL，±0.5LSB DNL
0 - VDD单极单通道输入
SPI/QSPI/MICROWIRE兼容串行接口
6引脚SOT - 23封装
工作温度范围为 - 40°C至85°C

应用领域

通用系统
数据采集系统
手持式便携设备
医疗仪器
电池供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	8
	采样率	1MHz
	通道数	1
	工作电压	3V~4.5V
	接口类型	SPI
	差分输入	否

	属性	参数值
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
	信噪比	49dB
	时钟频率(fc)	16.6MHz
	基准电压源	外置
	ADC架构	SAR
