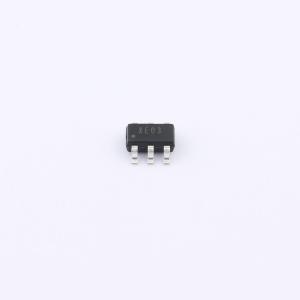

温馨提醒：图片仅供参考，商品以实物为准
XCS7478E
1-MSPS,3.3V-4.8V,超低功耗,8位SAR模数转换器
- 描述
- 8位的ADC芯片，具有高精确度、高速率、低功耗、小尺寸、单极性的基本特征。
- 品牌名称
- SiChange(芯昌科技)
- 商品型号
- XCS7478E
- 商品编号
- C41383381
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 8 | |
| 采样率 | 1MHz | |
| 通道数 | 1 | |
| 工作电压 | 3.3V~4.8V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 49dB |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 20MHz | |
| 基准电压源 | - | |
| 基准电压源温漂 | - | |
| 可变增益 | - | |
| 温度传感器 | - | |
| ADC架构 | SAR | |
| 数据速率 | - | |
| 静态电流 | 670uA | |
| 全量程范围(FSR) | - |
商品概述
XCS7478E是一款8位的ADC（模拟数字转换器）芯片，具有高精确度、高速率、低功耗、小尺寸、单极性的基本特征。该版本采用3.3V - 4.8V单电源供电，采样率最高可达1 MSPS。采用6引脚SOT - 23封装，工作温度范围为 - 40°C至85°C。XCS7478E可pin - to - pin替代ADCS7478。
商品特性
- XCS7478E最高采样率：1 MSPS
- 8位分辨率
- 3.3V - 4.8V单电源供电
- 低功耗（XCS7478E典型值）
- 2.20mW（3.3V，1 MSPS）
- 9.60mW（4.5V，1 MSPS）
- 最大误差 ±0.5 LSB INL，±0.5 LSB DNL
- SPI/DSP/MICROWIRE/QSPI串行接口
- 省电模式
- 6引脚SOT - 23封装
应用领域
- 汽车导航
- 自动电话或自动取款机设备
- 便携式系统
- 医疗器械
- 移动通信
