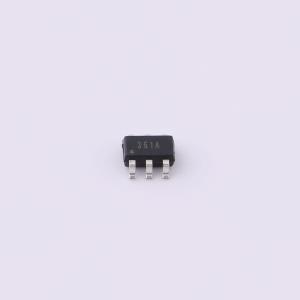

XC2361A
1000ksps，3.3V-4.8V供电，12bit SAR模数转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XC2361A是12位采样A/D转换器。电源电流随着采样率的降低而下降，因为这些设备在转换完成后会自动断电。XC2361A的转换信号输入范围为0V至VDD。具有超低功耗、小尺寸、单极性、单端输入的基本特征。
- 品牌名称
- SiChange(芯昌科技)
- 商品型号
- XC2361A
- 商品编号
- C41383383
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | 1MHz | |
| 通道数 | 1 | |
| 工作电压 | 3.3V~4.8V | |
| 接口类型 | SPI | |
| 差分输入 | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1.5LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 72.4dB | |
| 时钟频率(fc) | 20MHz | |
| ADC架构 | SAR | |
| 静态电流 | 1.56mA |
商品概述
XC2361A是12位采样A/D转换器。电源电流随采样率降低而下降，设备在转换完成后自动断电。转换信号输入范围为0V至VDD，具有超低功耗、小尺寸、单极性、单端输入的基本特征。XC2361A版本采用3.3V - 4.8V单电源供电，采样率可达1000KSPS。采用6引脚SOT - 23封装，工作温度范围为 -40°C至85°C。
商品特性
- 3.3V - 4.8V单电源供电
- 最高采样速率：1000KSPS
- 超低功耗（XC2361A典型值）：2.40mW（3.3V，1000KSPS），10.0mW（4.5V，1000KSPS）
- 自动关断
- 误差±1.5LSB INL，±1.5LSB DNL
- 0 - VDD单极单通道输入
- SPI/MICROWIRE兼容串行接口
- 6引脚SOT - 23封装
- 工作温度范围为 -40°C至85°C
应用领域
- 通信系统
- 数据采集系统
- 手持式便携设备
- 不间断电源设备
- 电池供电系统
