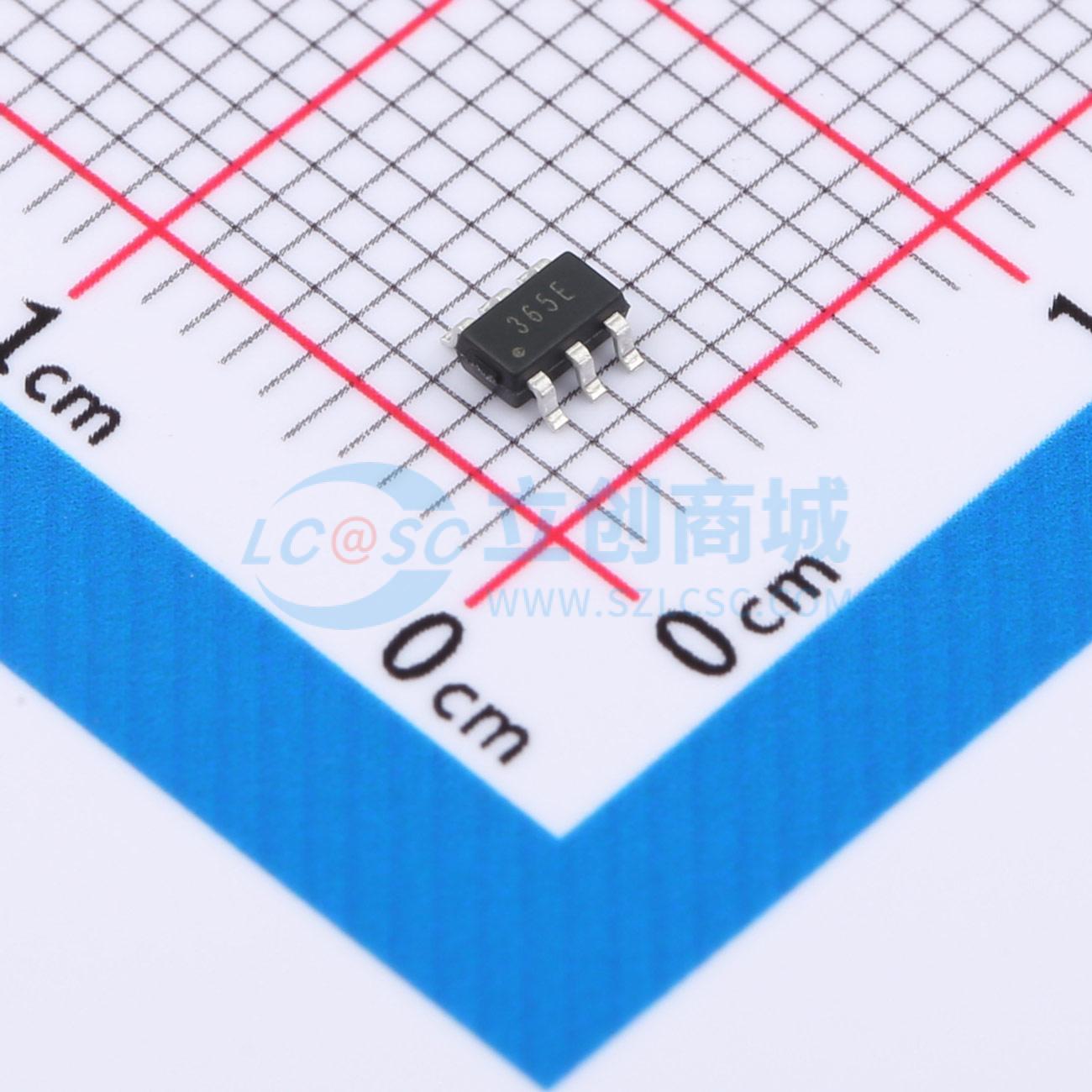

温馨提醒：图片仅供参考，商品以实物为准

XC2365E

1MSPS, 3.3V - 4.8V, 超低功耗, 12位SAR模数转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 12位超低功耗单通道模数转换器，支持3.3V-4.8V工作电压，最高采样率1000KSPS，单极单通道输入，SPI/MICROWIRETM兼容串行。
品牌名称: SiChange(芯昌科技)
商品型号: XC2365E
商品编号: C41383385
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

XC2365E是一款12位的ADC（模拟数字转换器）芯片。这些设备在转换完成后会自动断电，电源电流随采样率降低而下降。XC2365E的转换信号输入范围为0V至VDD，具有超低功耗、小尺寸、单极性、单端输入的基本特征。XC2365E版本采用3.3V - 4.8V单电源供电，采样率最高可达1000KSPS。

商品特性

3.3V - 4.8V单电源供电
超低功耗（典型值）2.40mW（3.3V，1000KSPS），10.0mW（4.5V，1000KSPS）
XC2365E最高采样率：1000KSPS
误差±1LSB INL，±1LSB DNL
0 - VDD单极单通道输入
SPI/MICROWIRE兼容串行接口
6引脚SOT - 23封装
工作温度范围为 -40°C至85°C

应用领域

通信系统
数据采集系统
手持式便携设备
不间断电源设备
电池供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	12
	采样率	1MHz
	通道数	1
	工作电压	3.3V~4.8V
	接口类型	SPI
	差分输入	否

	属性	参数值
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
	信噪比	72.5dB
	时钟频率(fc)	16.6MHz
	可变增益	不支持
	ADC架构	SAR
