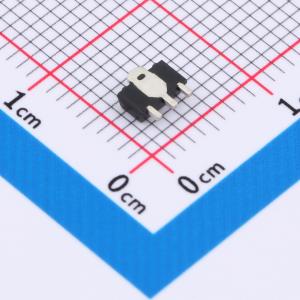

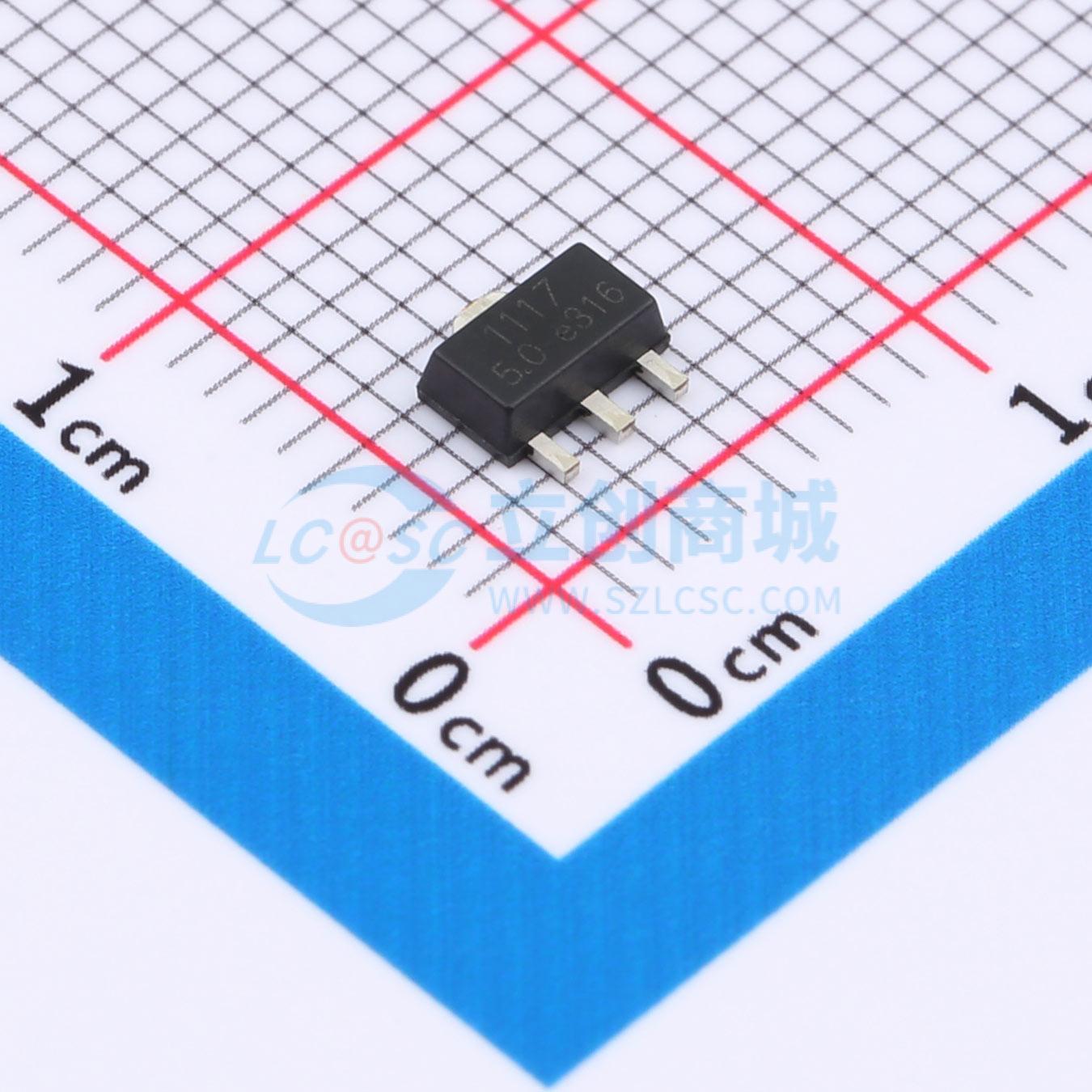

温馨提醒：图片仅供参考，商品以实物为准
AMS1117-5.0V
800mA双极线性稳压器
- 描述
- 广泛应用于各种电子设备的电源管理，如笔记本电脑、小型计算机系统、电池供电的仪器、手机以及其他便携式电子设备等。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- AMS1117-5.0V
- 商品编号
- C41361591
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.138克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 15V | |
| 输出电压 | 5V | |
| 输出电流 | 1.2A | |
| 压差 | 1.3V@(800mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2mA | |
| 特性 | 过热保护 | |
| 工作温度 | -20℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
AMS1117是一系列低压差三端稳压器。在800mA负载电流下，压差为13V。与竞争对手的5mA相比，其待机电流非常低，仅为2mA。 除了固定版本（V₀U = 1.2V、1.8V、2.5V、2.85V、3.3V和5V）外，AMS1117还有一个可调版本，只需两个外部电阻即可提供1.25至12V的输出电压。 AMS1117具有热关断功能，以确保芯片和电源系统的稳定性。它采用微调技术，保证输出电压精度在2%以内，其他输出电压精度可按需定制，如1%。 AMS1117有SOT - 223、TO - 252、SOT - 89功率封装。 其应用电路非常简单：固定版本只需两个电容器，可调版本只需两个电阻器和两个电容器即可工作。它由启动电路、偏置电路、带隙、热关断、功率晶体管及其驱动电路等模块组成。 热关断模块可确保当结温高于140°C时芯片及其应用系统的工作安全。带隙模块提供稳定的参考电压，其温度系数通过精心设计得到补偿，温度系数低于100ppm/°C。输出电压的精度由微调技术保证。
商品特性
- 最大输出电流为1.2A
- 工作输入电压范围：最大15V
- 线性调整率：0.03%N（典型值）
- 待机电流：2mA（典型值）
- 负载调整率：0.2%/A（典型值）
- 环境温度：-20°C ~ 85°C
