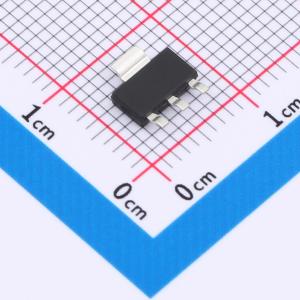

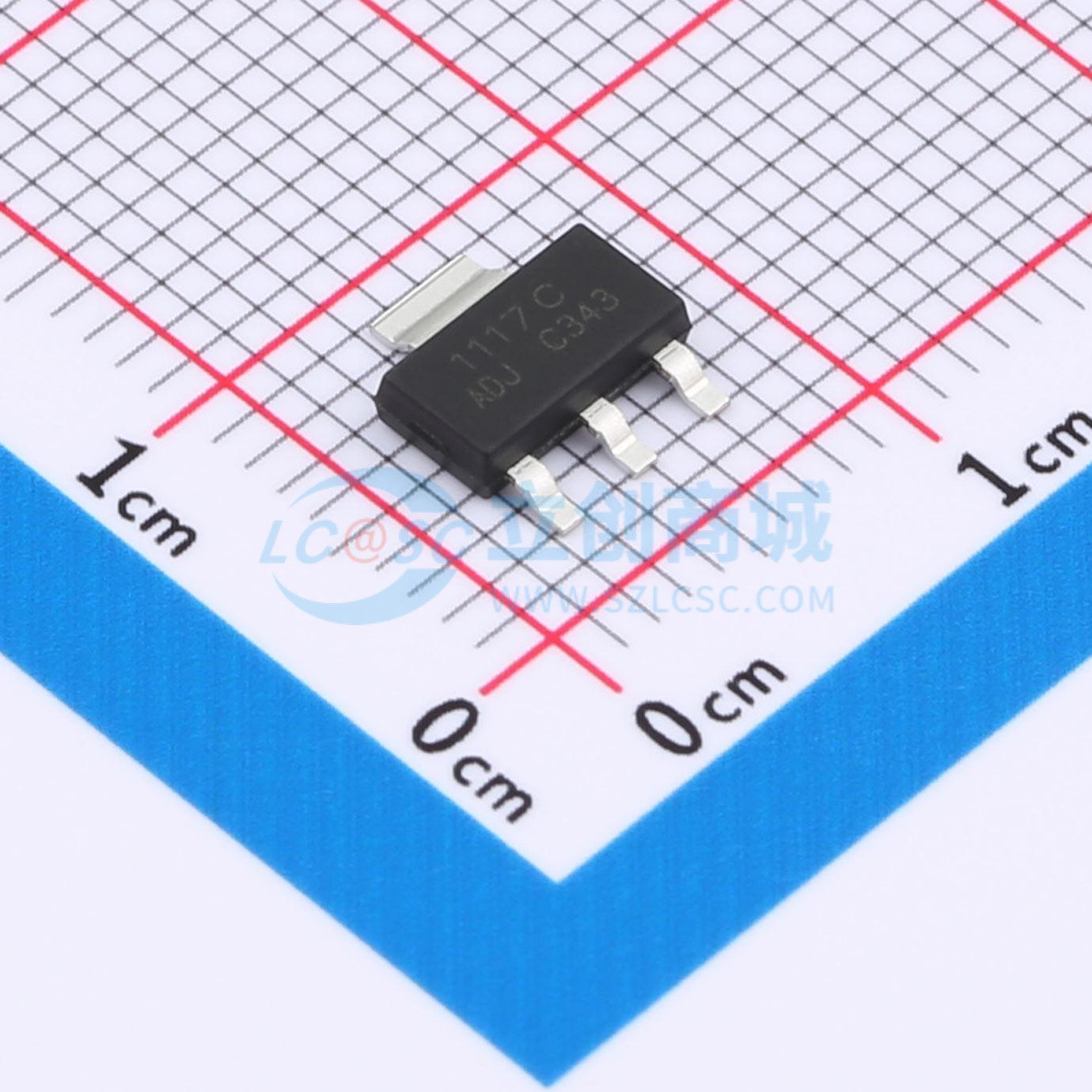

SAMS1117-ADJ
1.25V~12V 1.2A 15V
- 描述
- 应用于DVD解码板、ADSL调制解调器。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- SAMS1117-ADJ
- 商品编号
- C41361596
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.2404克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 15V | |
| 输出电压 | 1.25V~12V | |
| 输出电流 | 1.2A | |
| 压差 | 1.3V@(800mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 特性 | 过热保护 | |
| 工作温度 | -20℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
SAMS1117是一系列低压差三端稳压器。其应用电路非常简单：固定版本只需两个电容器，可调版本只需两个电阻器和两个电容器即可工作。它由一些模块组成，包括启动电路、偏置电路、带隙、热关断、功率晶体管及其驱动电路等。
热关断模块可确保当结温高于140°C时芯片及其应用系统的工作安全。
带隙模块提供稳定的参考电压，其温度系数通过精心设计得到补偿。温度系数低于100 ppm/°C。并且输出电压的精度通过微调技术得到保证。
SAMS1117-ADJ是一系列低压差三端稳压器，在800mA负载电流下压差为1.3V。与竞争对手的5mA相比，SAMS1117 - 5.0V的待机电流非常低，仅为2mA。
只需两个外部电阻器，即可提供1.25至12V的输出电压。
SAMS1117提供热关断功能，以确保芯片和电源系统的稳定性。并且它使用微调技术来保证输出电压精度在2%以内。其他输出电压精度可按需定制，如1%。
SAMS1117有SOT - 223、TO - 252、SOT - 89功率封装。
商品特性
- 最大输出电流为1.2A
- 工作输入电压范围：最大15V
- 线性调整率：0.03%N（典型值）
- 待机电流：2mA（典型值）
- 负载调整率：0.2%/A（典型值）
- 环境温度：-20°C ~ 85°C
