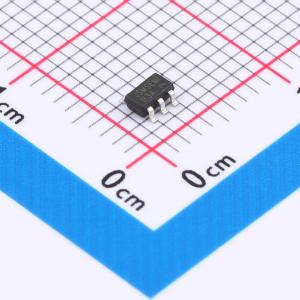

温馨提醒：图片仅供参考，商品以实物为准
SAD8605ARTZ-REEL7
10MHz，轨到轨输入输出CMOS运算放大器
- 描述
- 应用于传感器接口，便携式设备和电池供电仪器。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- SAD8605ARTZ-REEL7
- 商品编号
- C41361608
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.036333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电压(Vos) | 2.5mV | |
| 共模抑制比(CMRR) | 84dB | |
| 压摆率(SR) | 9V/us | |
| 输出电流 | 40mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 静态电流(Iq) | 1mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 双电源(Vee ~ Vcc) | -2.25V~-1.25V；1.25V~2.25V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 20nV/√Hz@10kHz | |
| 输入失调电流(Ios) | 1pA |
商品概述
SAD8605（单通道）、SAD8606（双通道）和 SAD8608（四通道）是低噪声、低电压、微功耗运算放大器。SAD860X 系列放大器带宽高达 10MHz，压摆率为 9V/μs，在 5V 电源下每个放大器的静态电流为 1000μA，可应用于广泛的领域。 SAD860X 运算放大器专为在低电压、低噪声系统中实现最佳性能而设计。其输入共模电压范围包含地电位，最大输入失调电压为 3.5mV。这些器件在驱动重负载时可实现轨到轨输出摆幅。SAD860X 系列适用于 +2.5V 至 +5.5V 的单电源或双电源供电。所有型号均适用于 -40℃ 至 +125℃ 的扩展工业温度范围。
商品特性
- 通用 10MHz 放大器，低成本
- 高压摆率：9V/μs
- 低失调电压：最大 3.5mV
- 低功耗：每个放大器的电源电流为 1000μA
- 单位增益稳定，轨到轨输入和输出
- 工作电源：+2.5V 至 +5.5V
- 工作温度范围：-40℃ 至 +125℃
- 低噪声：在 10kHz 时为 20nV/√Hz
应用领域
- 光电二极管放大
- 传感器接口
- 音频输出
- 有源滤波器
- 驱动 A/D 转换器
- 便携式设备和电池供电仪器
