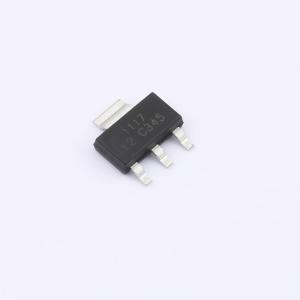

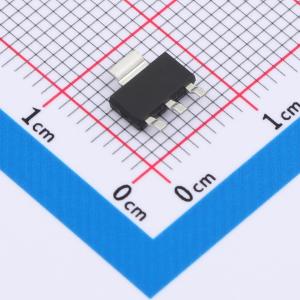

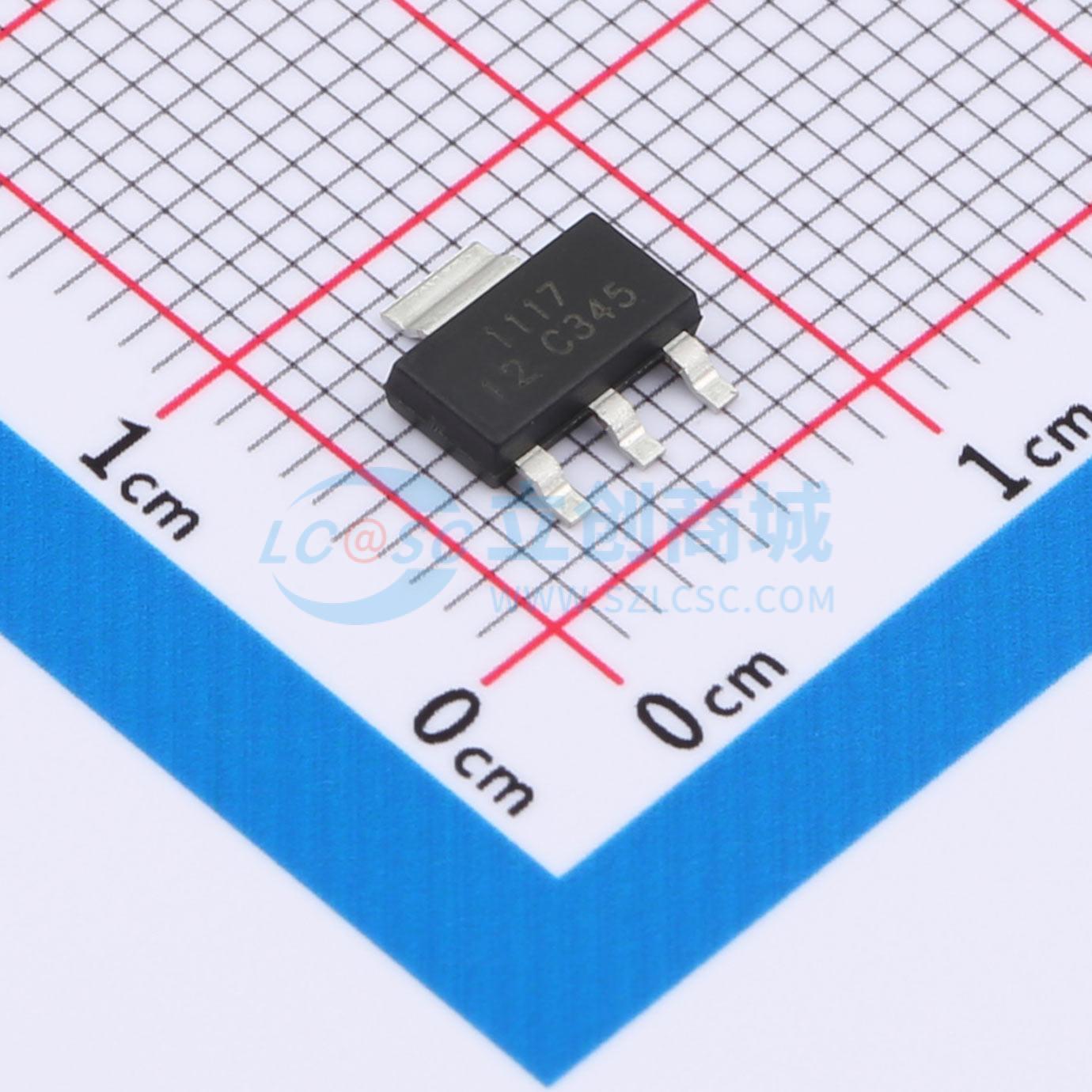

AMS1117-1.2V

AMS1117是一系列低压差三端稳压器。其应用电路非常简单：固定版本只需两个电容器，可调版本只需两个电阻器和两个电容器即可工作。它由一些模块组成，包括启动电路、偏置电路、带隙、热关断、功率晶体管及其驱动电路等。

热关断模块可确保当结温高于140°C时芯片及其应用系统的工作安全。

带隙模块提供稳定的参考电压，其温度系数通过精心设计得到补偿。温度系数低于100 ppm/°C。并且输出电压的精度由微调技术保证。

AMS1117 - 1.2V是该系列产品，在800mA负载电流下压差为13V。与竞争对手的5mA相比，AMS1117的待机电流非常低，仅为2mA。

除了固定版本（Vout = 1.2V、1.8V、2.5V、2.85V、3.3V和5V）外，AMS1117还有可调版本，只需两个外部电阻即可提供1.25至12V的输出电压。

AMS1117具有热关断功能，以确保芯片和电源系统的稳定性。并且它使用微调技术保证输出电压精度在2%以内。其他输出电压精度可按需定制，如1%。

AMS1117有SOT - 223、TO - 252、SOT - 89功率封装。

• 最大输出电流为1.2A
• 工作输入电压范围：最大15V
• 线性调整率：0.03%N（典型值）
• 待机电流：2mA（典型值）
• 负载调整率：0.2%/A（典型值）
• 环境温度：-20°C ~ 85°C
