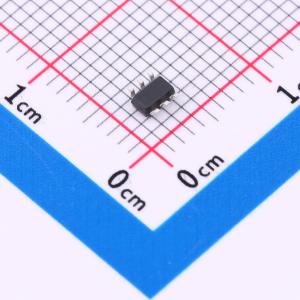

温馨提醒：图片仅供参考，商品以实物为准
XC121S101E
采样率800至1000 ksps，超低功耗，12bit SAR模数转换器
- 描述
- XC121S101E是一款12位的ADC(Analog-to-DigitalConverter)芯片，具有高分辨率、高速率、低功耗、小尺寸、单极性的基本特征。该转换器基于具有内部采样保持电路的逐次逼近寄存器架构
- 品牌名称
- SiChange(芯昌科技)
- 商品型号
- XC121S101E
- 商品编号
- C41361489
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | 800kHz | |
| 通道数 | 1 | |
| 工作电压 | 3.3V~4.8V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 1.25LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 72.5dB | |
| 时钟/振荡器 | - | |
| 时钟频率(fc) | 20MHz | |
| 基准电压源 | - | |
| 可变增益 | - | |
| ADC架构 | SAR | |
| 静态电流 | 720uA | |
| 功能特性 | - |
商品概述
XC121S101E是一款12位的ADC芯片，具有高分辨率、高速率、低功耗、小尺寸、单极性的基本特征。该转换器基于具有内部采样保持电路的逐次逼近寄存器架构。此版本采用3.3V ~ 4.8V单电源供电，性能参数涵盖了800KSPS ~ 1000KSPS。采用6引脚SOT - 23封装，工作温度范围为 -40℃ 至 85℃。XC121S101E可pin - to - pin替代ADC121S101。
商品特性
- 采样率800 ~ 1000KSPS
- 12位分辨率，无失码
- 微分非线性误差(DNL) ±1LSB
- 积分非线性误差(INL) ±1.2LSB
- 信噪比失真(SNR) 72.5dB @100KHz
- 总谐波失真(THD) -81dB @100KHz
- 低功耗（典型值）：2.40mW（3.3V，1000KSPS），10.0mW（4.5V，1000KSPS）
- 最大误差±1.25LSB INL，±1LSB DNL
- 0—VA单极单通道输入
- SPI、QSPI、MICROWIRE、DSP串行接口
- 6引脚SOT - 23封装
- 无流水线周期延迟
- 省电模式
应用领域
- 便携式系统
- 远程数据采集
- 仪表和控制系统
- 光学传感器
- 电池供电系统
