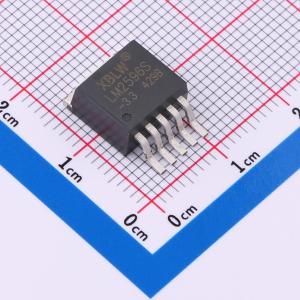

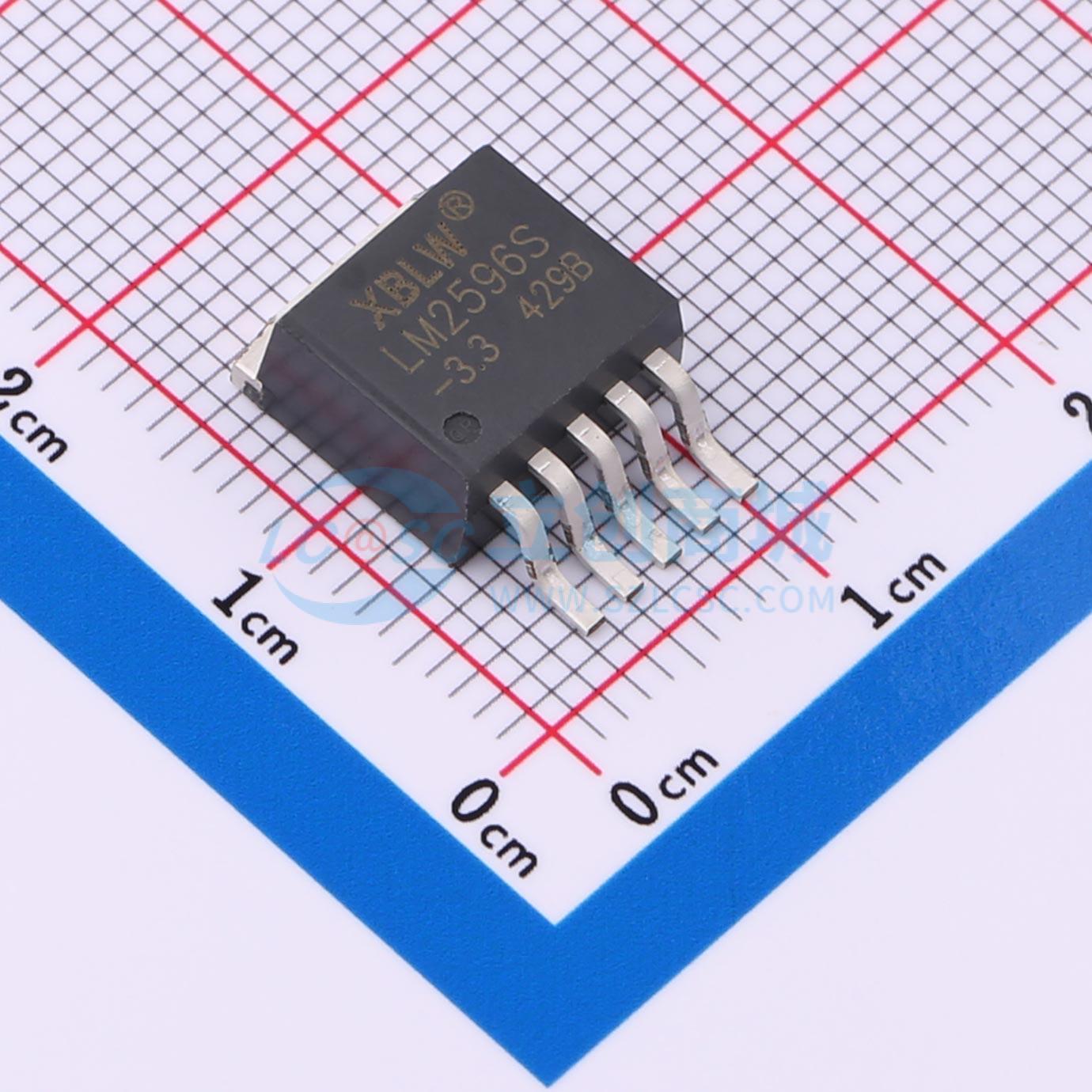

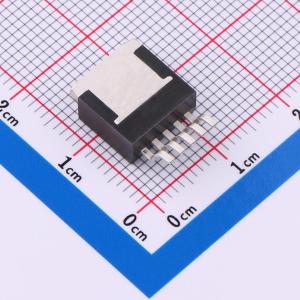

LM2596S-3.3(XBLW)

150kHz、3A降压型电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2596S-3.3是一款固定输出电压3.3V的DC/DC降压型稳压器，输出电流3A，输入电压范围6~40V。
品牌名称: XBLW(芯伯乐)
商品型号: LM2596S-3.3(XBLW)
商品编号: C41361397
商品封装: TO-263-5L
包装方式: 编带
商品毛重: 2.042克(g)

商品参数

商品概述

LM2596系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够驱动3A负载，具备出色的线性和负载调节能力。LM2596有3.3V、5V、12V固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，并且内置频率补偿和固定频率振荡器。 LM2596系列的开关频率为150 kHz，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。多家不同制造商提供专为LM2596优化的标准电感器。这一特性极大地简化了开关模式电源的设计。其他特性包括：在指定的输入电压和输出负载条件下，输出电压保证±4%的容差，振荡器频率保证±15%的容差。具备外部关断功能，典型待机电流为50 μA。输出开关具备逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。 LM2596采用TO-220-5和TO-263-5封装。

商品特性

3.3V、5V、12V和可调输出版本
高效BL
宽输入电压范围，最高可达40V
保证3A输出电流
仅需4个外部元件
150 kHz固定频率内部振荡器
TTL关断能力，低功耗待机模式TO-220-5L、TO-263-5L
使用现成的标准电感器
热关断和电流限制保护
可调版本输出电压范围为1.23V至37V，在电压和负载条件下最大±4%

应用领域

简单高效的降压（buck）稳压器
线性稳压器的高效预稳压器
板载开关稳压器
正到负转换器（降压-升压）

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(500个/圆盘，最小起订量 5 个)

个

起订量：5 个500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~40V
	输出电压	3.3V
	输出电流	3A
	开关频率	150kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
