高性能低压差线性稳压器，采用超低噪声和超高电源抑制比结构，非常适用于对噪声敏感的应用场景。片内集成了高精度电流基准和高性能电压缓冲器，配合片外的单个电阻即可实现输出电压的设置。得益于这种结构，还可将多个芯片并联使用，从而进一步降低噪声、增加输出电流，以及改善印刷电路板上的散热。可在350mV典型压差下提供200mA输出电流。正常工作时静态电流典型值为2mA，关断模式下小于1μA。能够在1.7V~15V的宽输出电压范围内提供稳定而优异的性能，输出噪声、电源抑制比、带宽和负载调整率几乎不受输出电压的影响。此外，该稳压器还具有可编程电流限值、快速启动，以及电源良好指示等特性。在输出端最小采用4.7μF的陶瓷电容即可实现稳定工作。同时，芯片还具有限流保护和过热保护功能，以保证整个系统的安全性。采用MSOP10型和DFN10型封装，其最佳工作温度范围为–40°C~125°C。

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	20V
	输出电压	1.7V~15V
	输出电流	200mA
	电源纹波抑制比(PSRR)	79dB@(1MHz)
	压差	350mV@(200mA)

	属性	参数值
	静态电流(Iq)	2mA
	噪声	0.8uVrms
	功能特性	输入欠压保护；工作状态指示；使能控制；可调限流；短路保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出类型	可调
	输出通道数	1

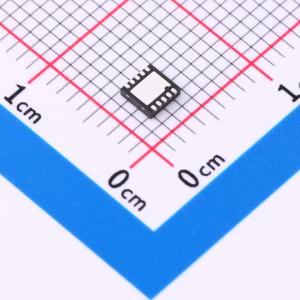

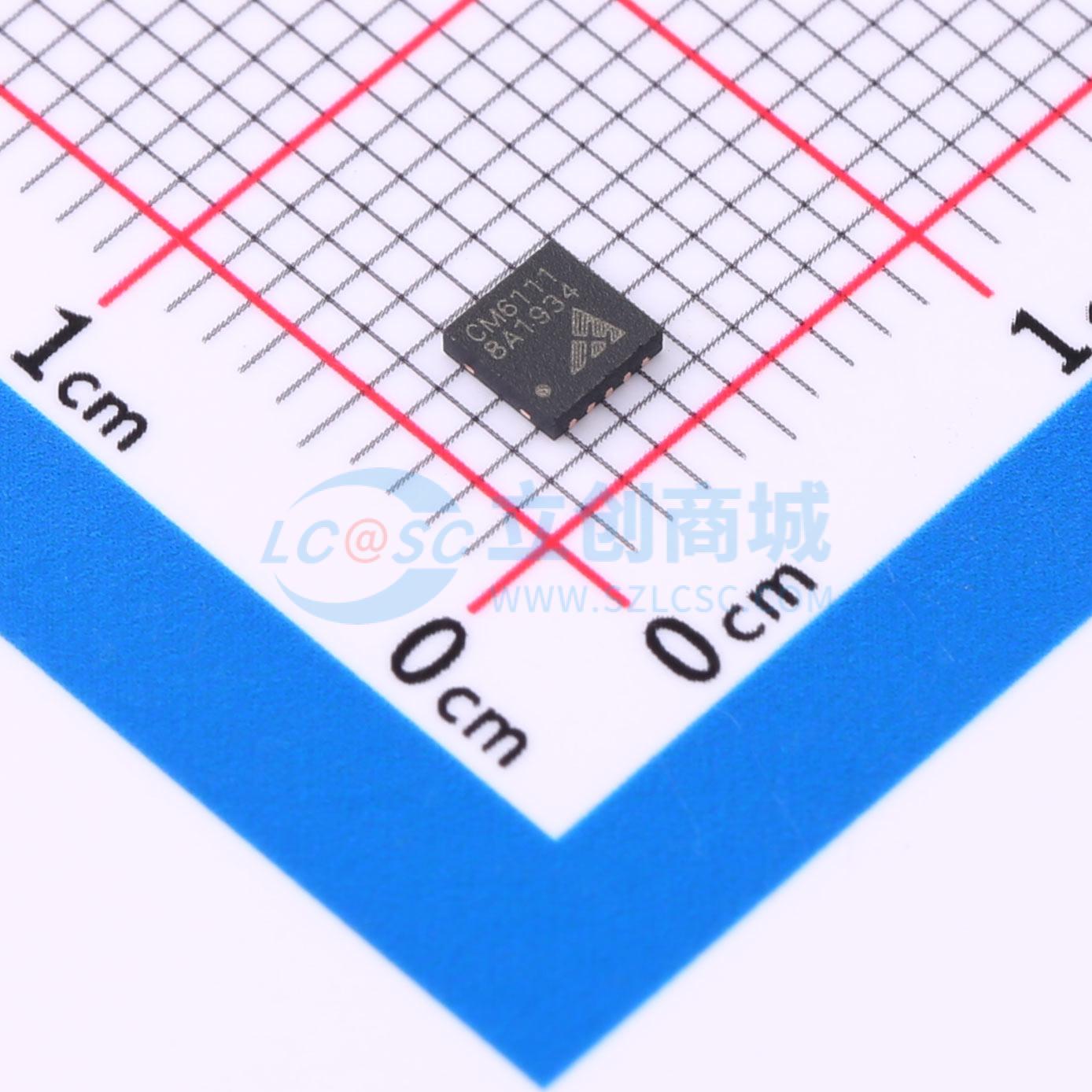

CM6111-DFNTA
