温馨提醒：图片仅供参考，商品以实物为准

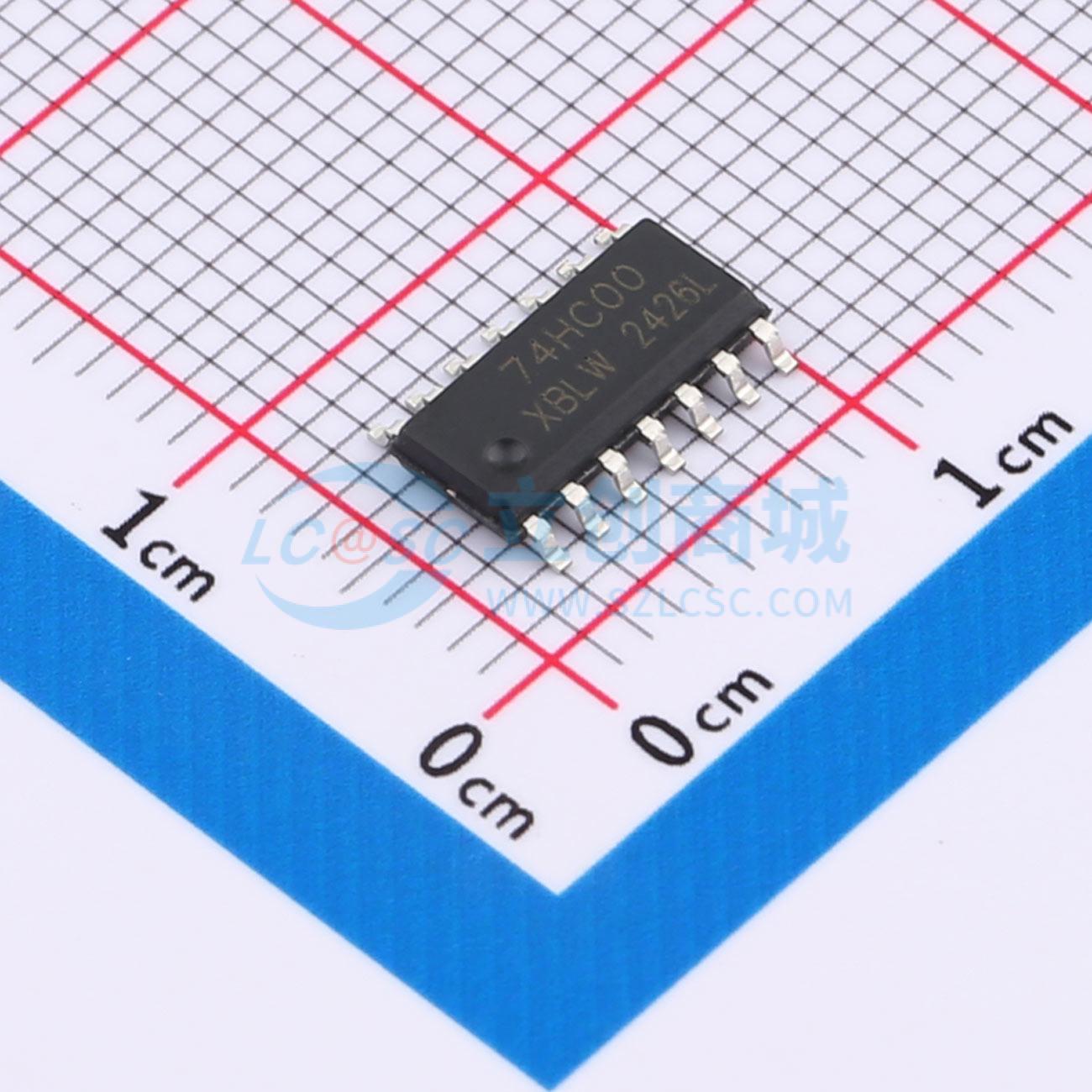

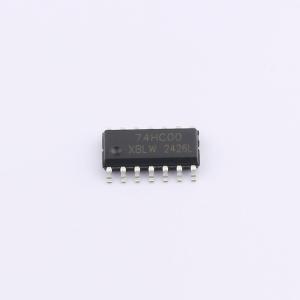

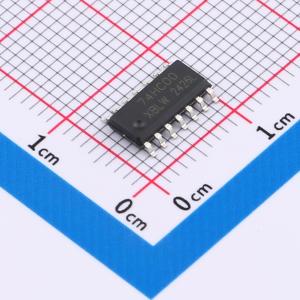

SN74HC00DTR(XBLW)
四路二输入与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HCT00是一个四路2输入非与门。输入包括钳位二极管。这使得使用限流电阻来接口输入电压超过VCC。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- SN74HC00DTR(XBLW)
- 商品编号
- C41361404
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2664克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.2V；3.2V；2.4V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.35V；500mV；1.8V | |
| 输出高电平(VOH) | 4.4V；5.9V；1.9V | |
| 输出低电平(VOL) | 330mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 7ns@6V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 过压容忍输入 |
