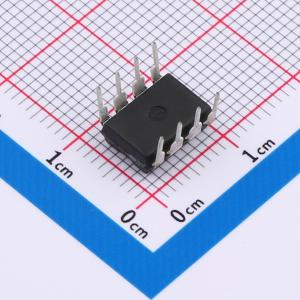

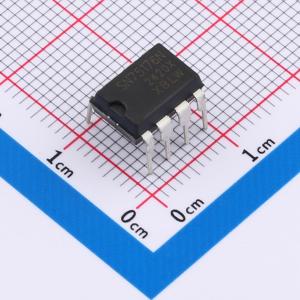

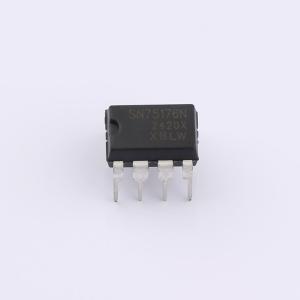

SN75176N(XBLW)

SN75176/SN65176是一款高速差分三态总线/线路收发器，旨在满足EIA标准RS485对多点数据传输的要求，具有扩展的共模范围（-7V至+12V）。此外，它还与RS - 422兼容。 驱动器和接收器输出具备三态功能，驱动器输出在-7V至+12V的整个共模范围内都能实现该功能。热关断电路可处理导致器件内部功耗过大的总线争用或故障情况，该电路会迫使驱动器输出进入高阻抗状态。直流规格在0至70℃的温度范围和4.75V至5.25V的电源电压范围内得到保证。

• 符合用于多点总线传输的EIA标准RS485，且与RS - 422兼容。
• 提供小外形（SOIC）封装选项，以最小化电路板空间。
• 驱动器传播延迟为22 ns。
• 单+5V电源供电。
• -7V至+12V的总线共模范围允许总线上设备之间存在±7V的接地电位差。
• 具备热关断保护功能。
• 在整个共模范围内，当驱动器处于三态或断电时，对总线呈高阻抗状态，允许总线上未使用的设备断电。
• 驱动器输出和接收器输入的组合阻抗小于一个RS485单位负载，允许总线上最多连接32个收发器。
• 接收器典型迟滞为70 mV。
