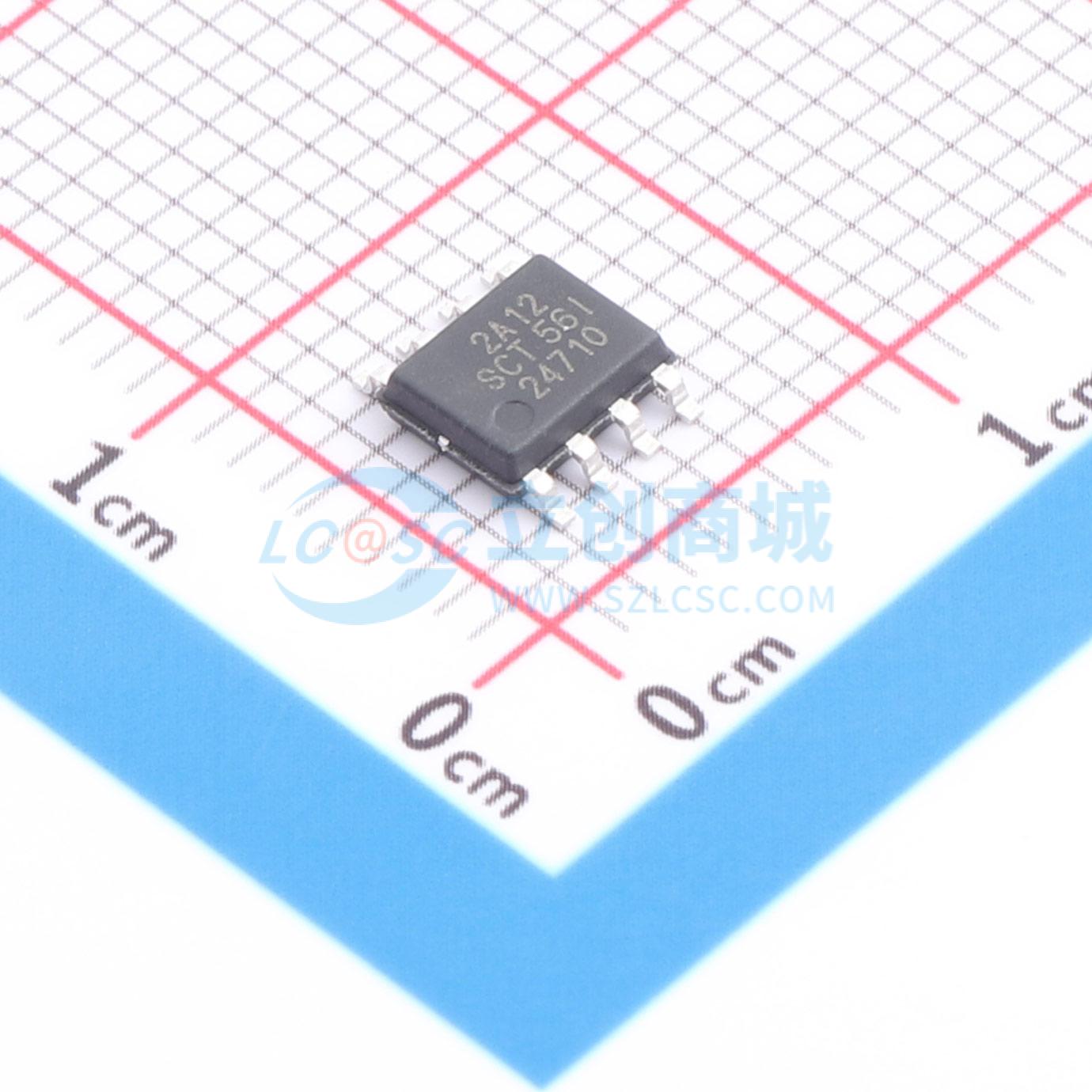

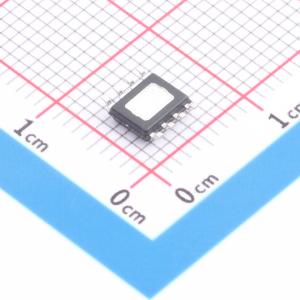

温馨提醒：图片仅供参考，商品以实物为准
SCT2A12STER
降压型 1A 5.5V~100V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款异步降压转换器，输入电压范围为5.5V至100V，适用于各种降压应用，非常适合汽车、工业和照明应用。集成了一个970mΩ的高端MOSFET，当输入电压小于60V时，具有1.8A的峰值输出电流限制，以支持高峰值电流应用。采用具有集成环路补偿的恒定导通时间（COT）模式控制，大大简化了转换器的片外配置。在轻载时具有脉冲频率调制（PFM）模式，典型静态电流为49uA，使转换器在轻载或空载条件下实现高功率效率。提供逐周期电流限制、热关断保护、输出过压保护和输入欠压保护。采用8引脚热增强型ESOP-8封装。
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT2A12STER
- 商品编号
- C41348466
- 商品封装
- ESOP-8L
- 包装方式
- 编带
- 商品毛重
- 0.196348克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5.5V~100V | |
| 输出电压 | 1.2V~30V | |
| 输出电流 | 1A | |
| 开关频率 | 390kHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 49uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
SCT2A12 是一款异步降压转换器，具有 5.5V 至 100V 的宽输入电压范围，适用于多种降压应用，是汽车、工业和照明应用的理想选择。该器件集成了一个 970mΩ 的高边 MOSFET，在 VIN < 60V 时可提供 1.8A 的峰值输出电流限制，以支持高峰值电流应用。SCT2A12 采用恒定导通时间控制模式，并集成了环路补偿，极大地简化了转换器的外部配置。该器件在轻载时具有脉冲频率调制模式，典型静态电流低至 49μA，使其在轻载或无负载条件下也能实现高效率。SCT2A12 提供逐周期电流限制、热关断保护、输出过压保护和输入欠压保护。该器件采用 8 引脚热增强型 ESOP-8 封装。
商品特性
- 宽输入范围：5.5V-100V
- 最大输出电压：30V
- 1A 连续输出电流
- 当 VIN < 60V 时，峰值电流限制为 1.8A
- 集成 970mΩ 高边功率 MOSFET
- 49μA 静态电流
- 1.2V 反馈参考电压
- 3.5ms 内部软启动时间
- 固定开关频率 390KHz
- 采用恒定导通时间控制模式，集成环路补偿
- 精密的使能阈值，用于可编程输入电压欠压锁定保护阈值和迟滞
- 逐周期电流限制
- 过压保护
- 过热保护
- 采用 ESOP-8 封装
应用领域
- 48V 分布式电源总线
- 电池管理系统
- 电机驱动
