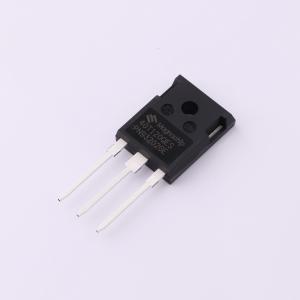

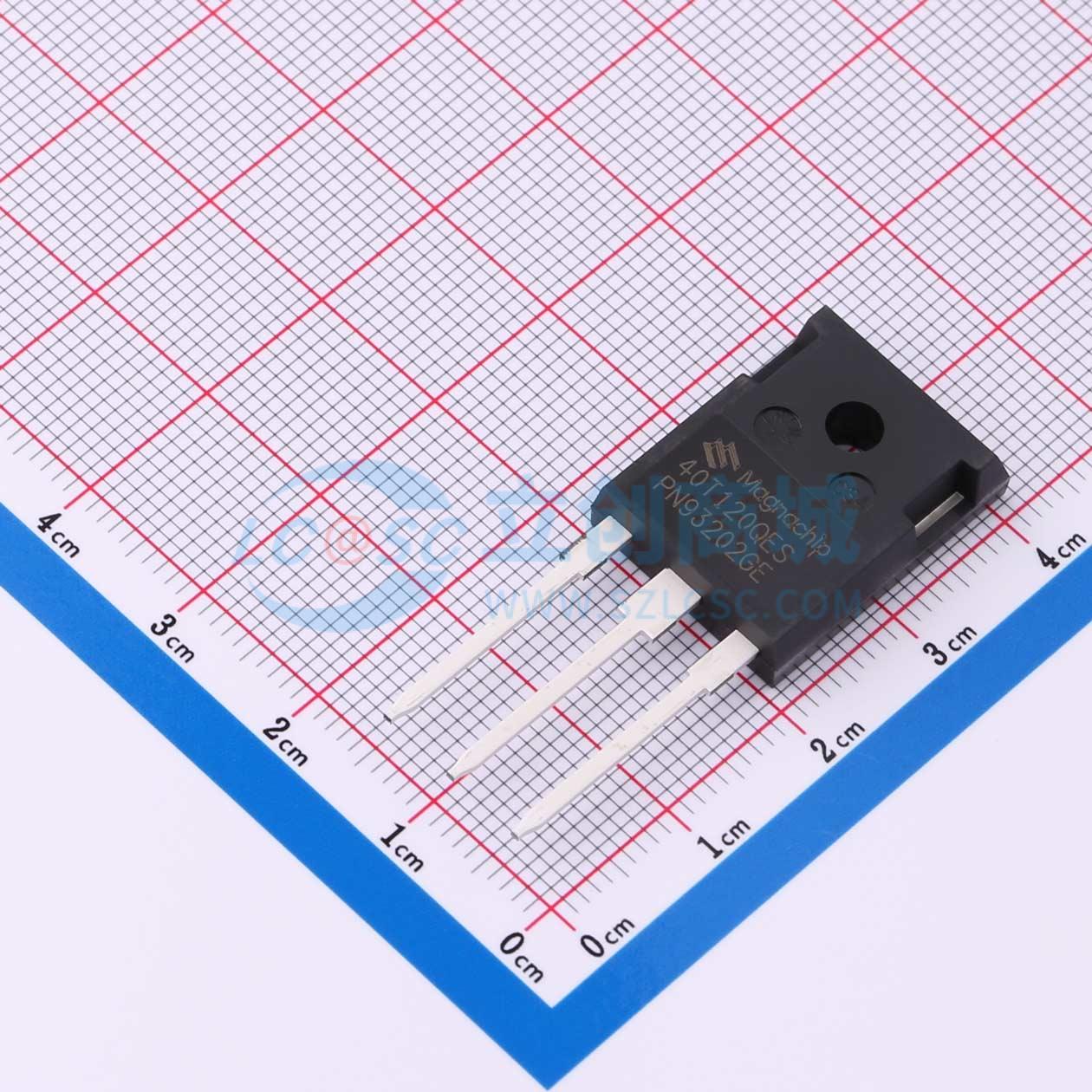

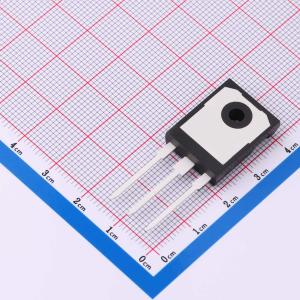

MBQ40T120QESTH
高速场截止沟槽型IGBT，具备高速开关、低功耗、高输入阻抗等特性，适用于PFC、UPS和逆变器应用
- 品牌名称
- MagnaChip(美格纳)
- 商品型号
- MBQ40T120QESTH
- 商品编号
- C41348477
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 5.9325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 428W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 80A | |
| 集电极脉冲电流(Icm) | 160A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.75V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 4V@1mA | |
| 栅极电荷量(Qg) | 428nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 6.78nF | |
| 输出电容(Coes) | 158pF | |
| 反向传输电容(Cres) | 86pF | |
| 开启延迟时间(Td(on)) | 74ns | |
| 关断延迟时间(Td(off)) | 178ns | |
| 导通损耗(Eon) | 5.13mJ | |
| 关断损耗(Eoff) | 770uJ | |
| 反向恢复时间(Trr) | 285ns | |
| 工作温度 | -40℃~+175℃ |
