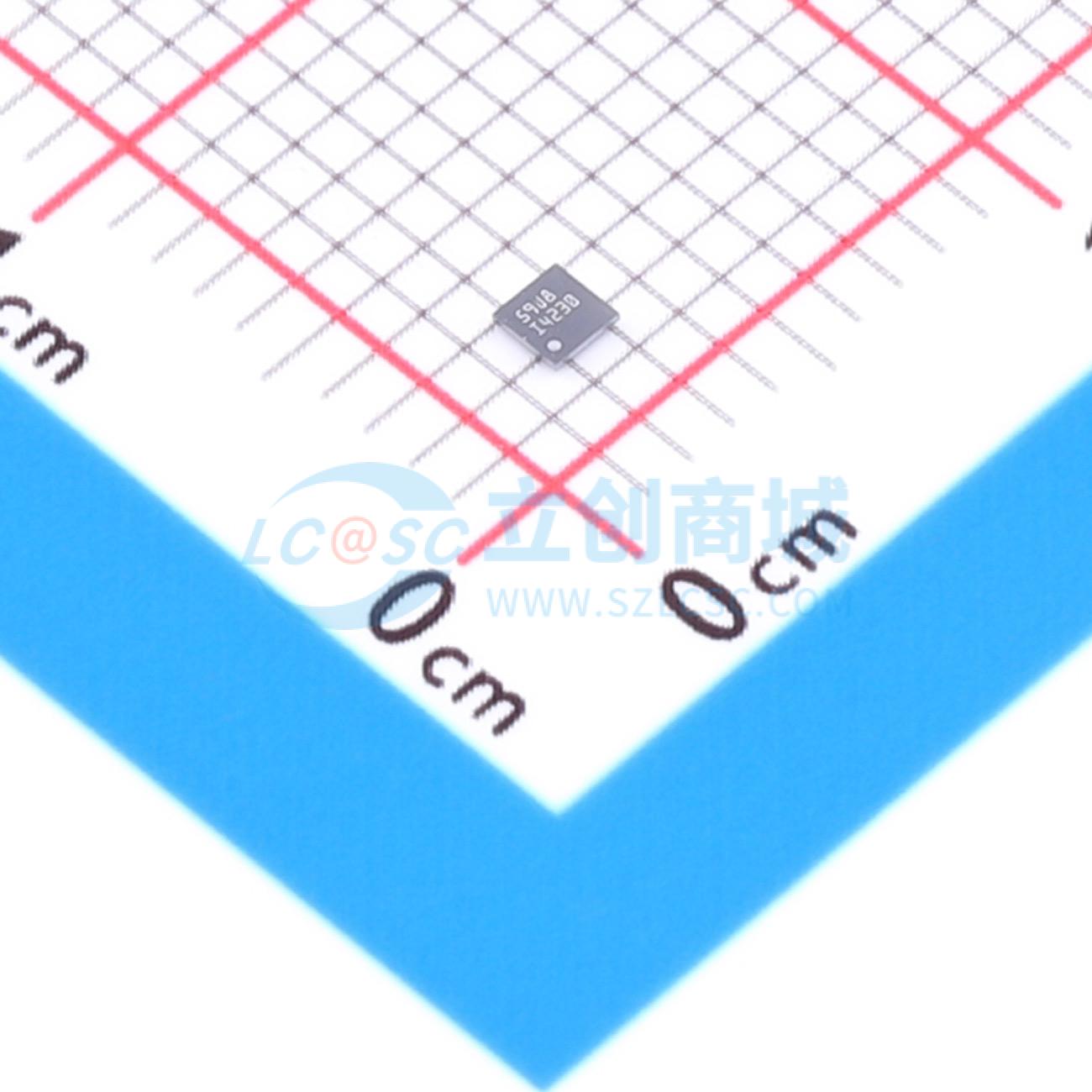

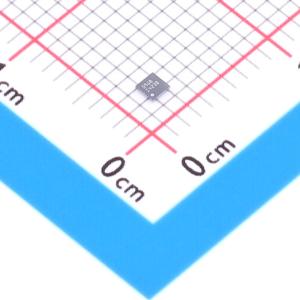

INA4230AIYBJR

INA4230 48V四通道16位电流电压功率和能量监测器带I2C接口

描述

INA4230设备是一个四通道16位数字电流监测器，具有I2C/SMBus兼容接口，符合1.2V至5V的数字总线电压。该设备监测外部分流电阻上的电压，并报告每个通道的分流电压、总线电压、电流、功率和能量值。INA4230具有可编程的ADC转换时间和所有通道通用的平均化功能。每个通道都有一个可编程的校准值和一个内部乘数，可直接读取安培的电流、瓦特的功率和焦耳的能量。每个通道监测IN–引脚上的总线电压，并可以在过电流和欠电流条件以及过电压和欠电压条件下发出警报。在电流测量模式下，高输入阻抗允许使用较大的电流分流电阻来测量小系统电流。INA4230检测在-0.3V至48V范围内变化的共模总线电压，与供电电压无关。该设备由1.7V至5.5V的单电源供电，正常运行时的典型供电电流为400μA。该设备可以置于低功耗待机模式，典型工作电流为2.5μA，并且可以使用使能引脚完全禁用，以实现小于1μA的供电电流。该设备的工作温度范围为-40°C至125°C，并具有多达16个可编程地址。

品牌名称

TI(德州仪器)

商品型号

INA4230AIYBJR

商品编号

C41348431

商品封装

DSBGA-16(1.6x1.6)​

包装方式

编带

商品毛重

1克(g)
