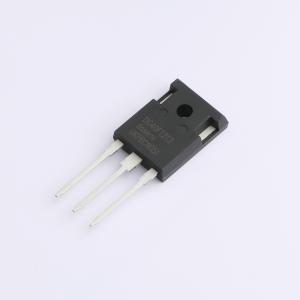

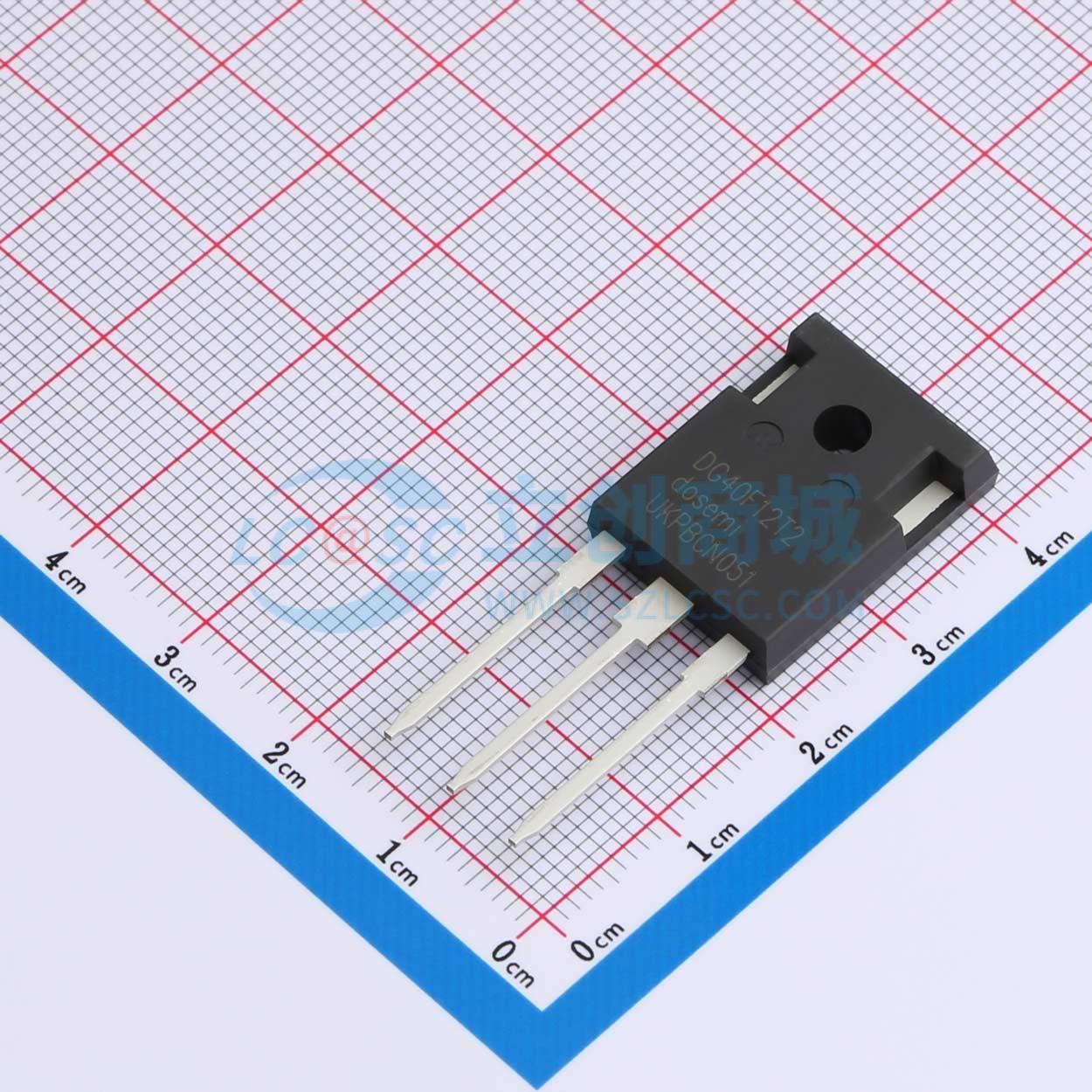

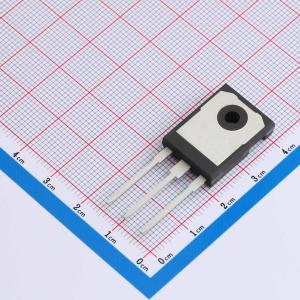

DG40F12T2
DG40F12T2
- 描述
- IGBT功率分立器件具备超低导通损耗和低开关损耗的特点。它们专为电子焊机等应用而设计。
- 品牌名称
- Starpower(嘉兴斯达)
- 商品型号
- DG40F12T2
- 商品编号
- C41348476
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.306667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 707W | |
| 正向脉冲电流(Ifm) | 160A | |
| 集射极饱和电压(VCE(sat)) | 2.1V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 5.2V@1.00mA | |
| 栅极电荷量(Qg) | 0.31uC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 4.14nF | |
| 开启延迟时间(Td(on)) | 25ns | |
| 关断延迟时间(Td(off)) | 169ns | |
| 导通损耗(Eon) | 2.56mJ | |
| 关断损耗(Eoff) | 1.48mJ | |
| 工作温度 | -40℃~+150℃ | |
| 反向传输电容(Cres) | 0.12nF |
