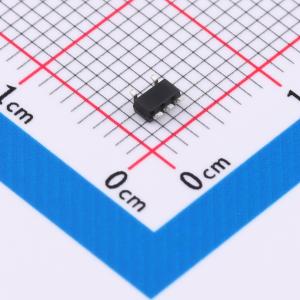

温馨提醒：图片仅供参考，商品以实物为准
NC7S02M5X
二输入或非门
- 描述
- NC7S02 是 CMOS 二输入或非门集成电路。它们结合了 CMOS 低功耗的特性，实现了类似于 LSTTL 的高速运行
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- NC7S02M5X
- 商品编号
- C41348080
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.036433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 1 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 2mA | |
| 拉电流(IOH) | 2mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V；4.2V；3.15V | |
| 输入低电平(VIL) | 1.35V；500mV；1.8V | |
| 输出高电平(VOH) | 4.4V；5.9V；1.9V | |
| 输出低电平(VOL) | 260mV | |
| 传播延迟(tpd) | 21ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
