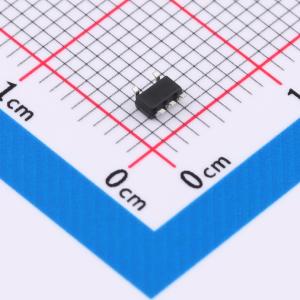

温馨提醒：图片仅供参考，商品以实物为准
NC7SZ02M5X
单路，二输入，正或非门
- 描述
- NC7SZO2单路2输入正或非门专为1.65V至5.5V的Vcc工作电压而设计。NC7SZ02器件在正逻辑中实现布尔函数Y = A + B(上划线) 或 Y = A(上划线) · B(上划线)
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- NC7SZ02M5X
- 商品编号
- C41348081
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.036433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 24mA | |
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；2.3V；1.2V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV | |
| 传播延迟(tpd) | 3.6ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
