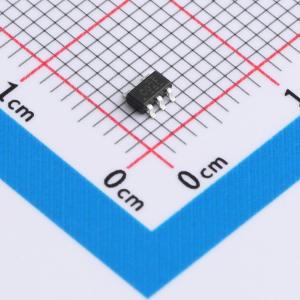

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G02DBVR-TP
单路二输入或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G02 是一款 2 输入或非门器件，在正逻辑中实现 Y = A(非) + B(非)的功能。该器件具备掉电保护电路，可防止器件在掉电时损坏。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SN74LVC1G02DBVR-TP
- 商品编号
- C41348120
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.036333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.6V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；1.2V | |
| 输出低电平(VOL) | 300mV；450mV；550mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 4.5ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
SN74LVC1G02是一款2输入或非门器件，采用正逻辑实现Y = (A + B)上划线的功能。该器件内置电源关断保护电路，可在断电时防止器件损坏。
商品特性
- 工作电压范围：1.65V ~ 5.5V
- 输出驱动能力：±24mA (VCC=3.0V时)
- 高噪声抗扰度
- 电源关断保护
- ESD保护性能超过JESD 22标准：人体模型2000V (A114-A)，机器模型200V (A115-A)，带电器件模型1000V (C101)
应用领域
- 音频底座
- 蓝光播放器与家庭影院
- 个人数字助理
- 固态硬盘
- 无线耳机、键盘和鼠标
