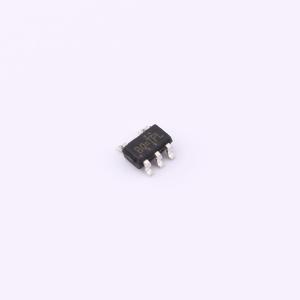

温馨提醒：图片仅供参考，商品以实物为准
RT8059GJ5-TP
高效率1.5MHz 1A同步降压调节器
- 描述
- RT8059GJ5-TP 是一款高效率的1.5MHz 1A同步降压调节器,支持2.5V到5.5V的输入电压范围,具有1A连续负载电流能力,内置低RDS(ON)开关,固定1.5MHz开关频率,适用于网络设备、IP摄像头、LCD电视、DSL调制解调器、接入点路由器、数字电视和机顶盒等应用。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- RT8059GJ5-TP
- 商品编号
- C41348097
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.041333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 150uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
由于该集成电路具有高度集成性，基于此稳压IC的应用电路相当简单。只需根据目标应用规格选择输入电容CIN、输出电容COUT、输出电感L和反馈电阻（R1和R2）即可。
商品特性
- 电源电压范围：2.5V至5.5V
- 保证1A连续负载电流，精度2%
- 0.6V参考电压
- 逐周期峰值电流限制
- 即时PWM架构，实现快速瞬态响应
- 内部软启动限制浪涌电流
- 限流保护
- 内部开关（上/下）的低RDS(ON)：300/200 mΩ
- 固定1.5MHz开关频率
- 效率高达95%
- 符合RoHS标准且无卤
- 紧凑封装：SOT23-5
应用领域
- 网络设备
- 网络摄像机
- 液晶电视
- DSL调制解调器
- 接入点路由器
- 数字电视
- 机顶盒
