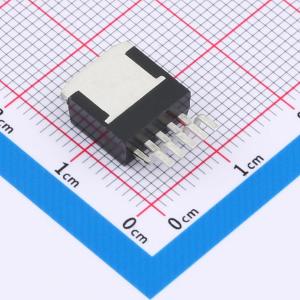

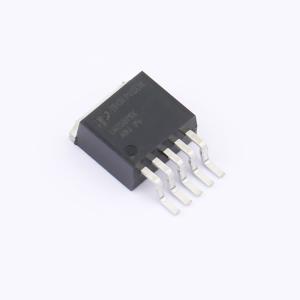

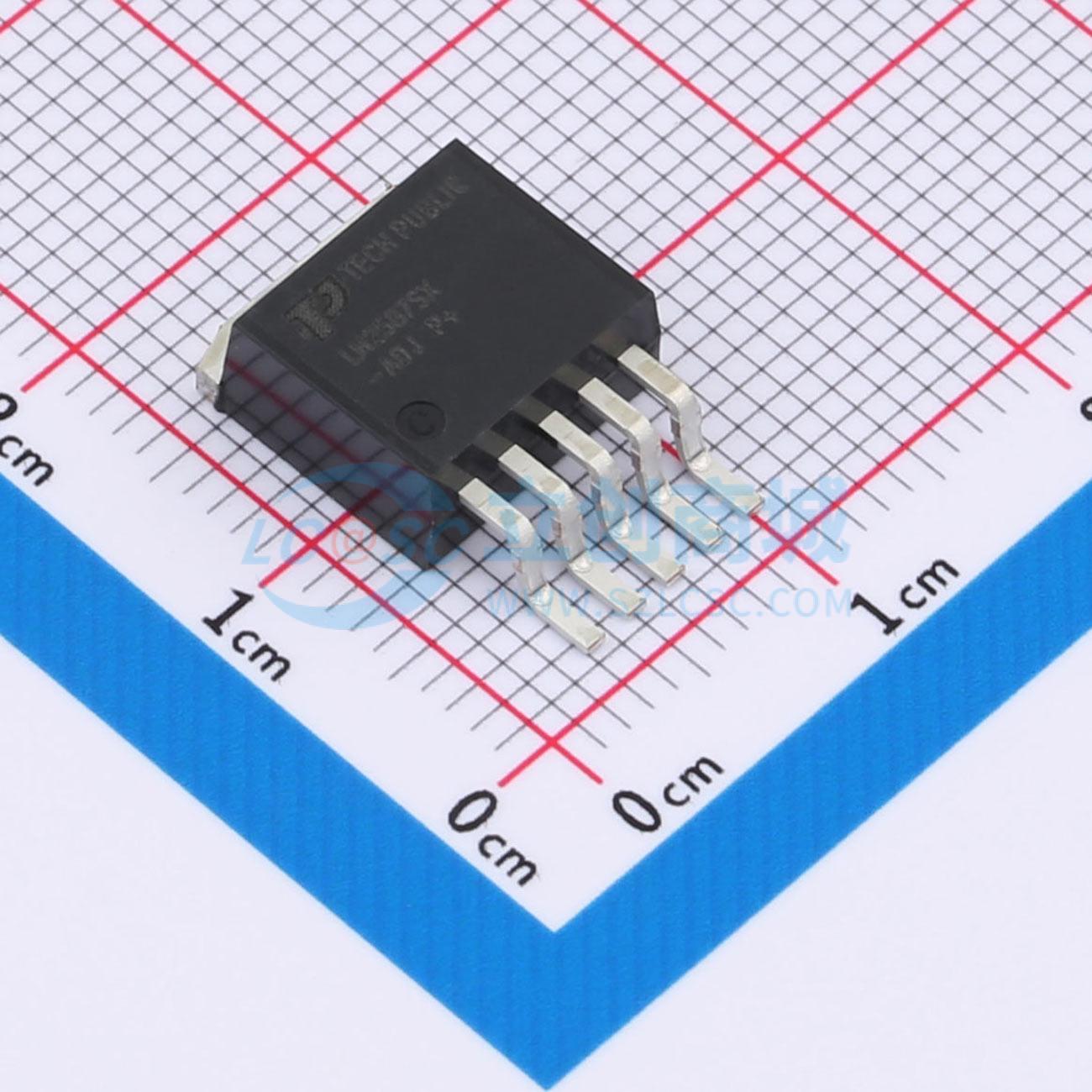

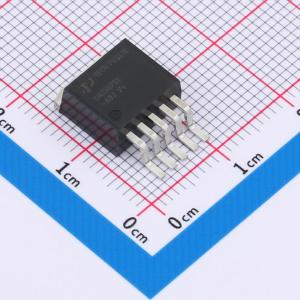

LM2587SX-ADJ-TP
宽输入电压范围的5A升压飞返式电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2587SXADJ-TP是一款宽输入电压范围（4V至40V）的5A升压飞返式电压调节器。它支持多种输出电压调节功能,具有100kHz的开关频率,内置软启动功能,以及过流、欠压锁定和热关断保护。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- LM2587SX-ADJ-TP
- 商品编号
- C41348206
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.90875克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 4V~40V | |
| 输出电压 | 11.52V~12.48V | |
| 输出电流 | 5A | |
| 开关频率 | 100kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反激式；正激式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品特性
- 标准电感和变压器系列
- NPN输出开关电流为5A
- 宽输入电压范围：4V至40V
- 开关频率100kHz
- 内部软启动功能可降低启动过程中的浪涌电流
- 通过限流、欠压锁定和热关断为输出晶体管提供保护
- 在不同线路和负载条件下，系统输出电压最大公差为±4%
应用领域
- 反激式稳压器
- 多输出稳压器
- 简易升压稳压器
- 正激式转换器
