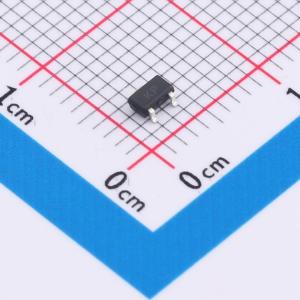

温馨提醒：图片仅供参考，商品以实物为准
PJM07P30SC
1个P沟道 耐压:30V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- P沟道，VDS=-30V ID=-7A ,PD:1.3W RDS(ON)<34mΩ@Vgs=-10V
- 品牌名称
- PJSEMI(平晶微)
- 商品型号
- PJM07P30SC
- 商品编号
- C41348042
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.0296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 34mΩ@10V | |
| 耗散功率(Pd) | 1.3W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10nC | |
| 输入电容(Ciss) | 982pF | |
| 反向传输电容(Crss) | 109pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 135pF |
商品特性
- 用于低RDS(ON)的高密度单元设计
- RDS(on)< 34 m Ω(在 VGS=-10 V 时)
- SOT-23-3 封装
- 标记代码:KP
应用领域
-负载开关-电池保护-电源管理
