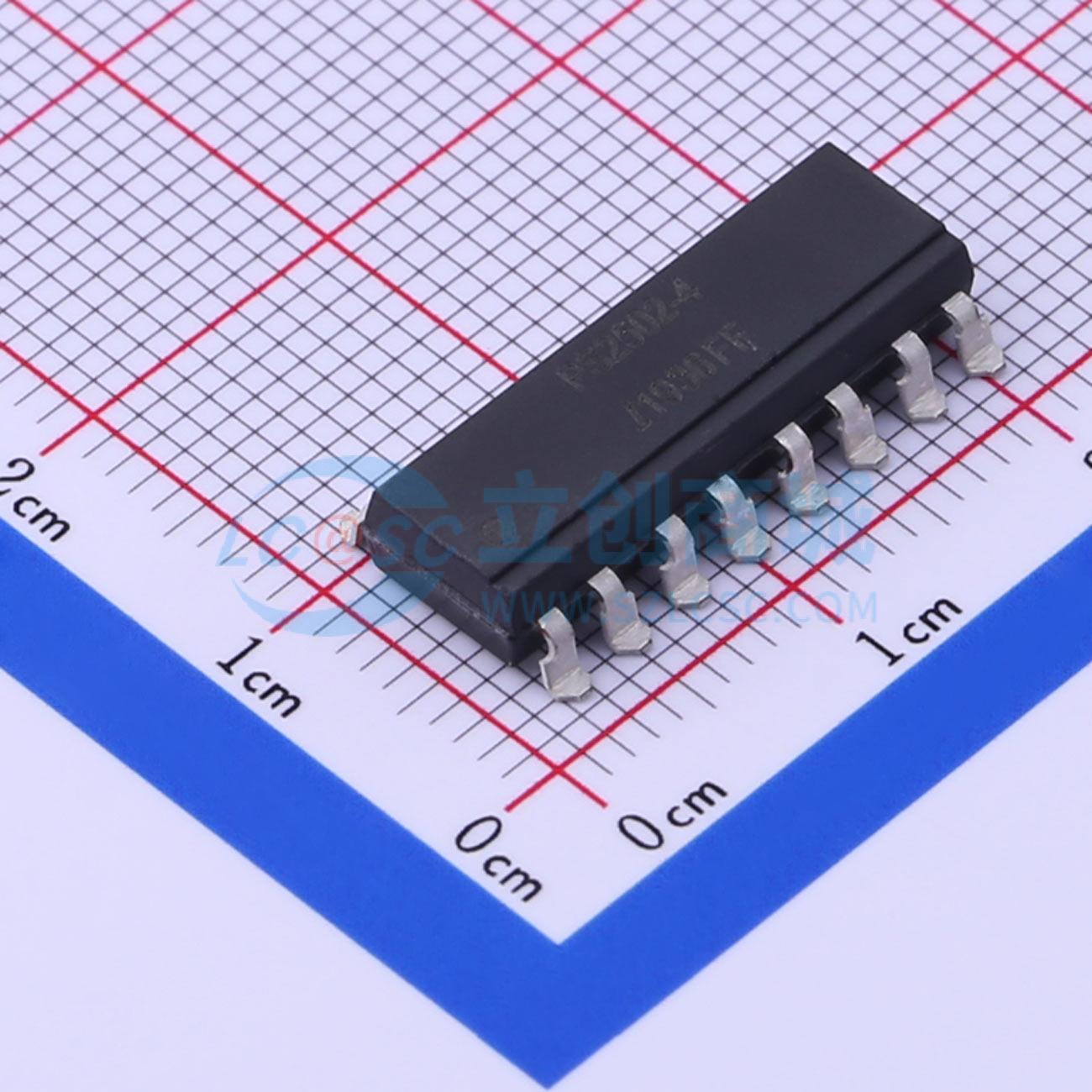

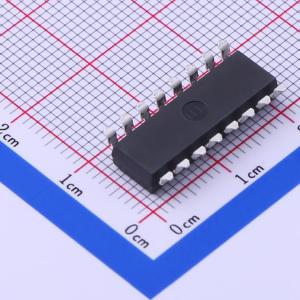

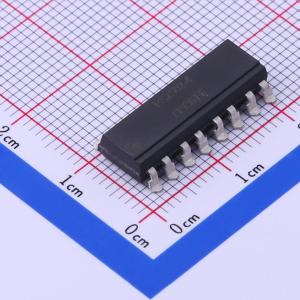

温馨提醒：图片仅供参考，商品以实物为准
PS2502-4SM
DC输入 隔离电压(rms):5300V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PS2502 - 1、PS2502 - 2、PS2502 - 4 系列光耦合隔离器由红外发光二极管和 NPN 硅光电达林顿管组成，采用节省空间的双列直插式塑料封装。
- 品牌名称
- ISOCOM(英国安数光)
- 商品型号
- PS2502-4SM
- 商品编号
- C433420
- 商品封装
- SMD-16P
- 包装方式
- 管装
- 商品毛重
- 0.93克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | - | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 40V | |
| 输出通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1V@2mA,1mA | |
| 上升时间(tr) | 60us@10mA,100Ω | |
| 下降时间 | 53us | |
| 工作温度 | -30℃~+100℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 2000% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | 达林顿输出结构 |
