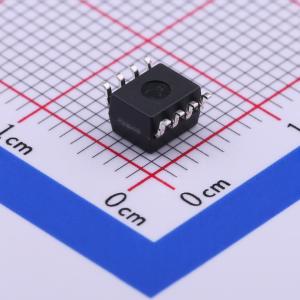

MOCD207
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MOCD207光耦合隔离器由两个红外发光二极管和两个NPN硅光电晶体管组成，采用节省空间的双列直插式塑料封装。
- 品牌名称
- ISOCOM(英国安数光)
- 商品型号
- MOCD207
- 商品编号
- C433439
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 0.165克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@2.4mA,10mA | |
| 上升时间(tr) | 1.6us | |
| 下降时间 | 2.2us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 34% | |
| 电流传输比(CTR)最大值/饱和值 | 200% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA |
商品概述
MOCD207光耦合隔离器由两个红外发光二极管和两个NPN硅光电晶体管组成，采用节省空间的双列直插式塑料封装。
商品特性
- 超小外形，特殊选择电流传输比（CTR）为100 - 200%
- 高隔离电压（3750VRMS）
- 所有电气参数100%测试
- 可提供定制电气参数选择
应用领域
- 反馈控制电路
- 不同电位和阻抗的接口与耦合系统
- 通用开关电路
- 监测与检测电路
