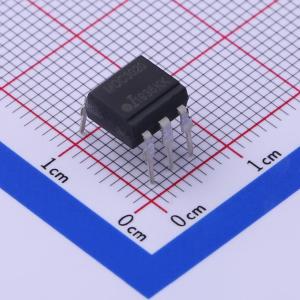

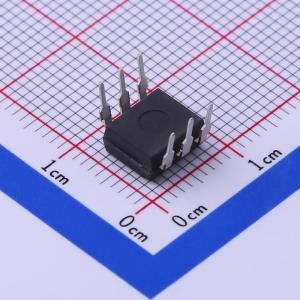

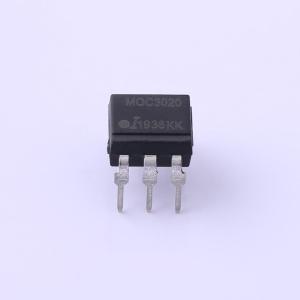

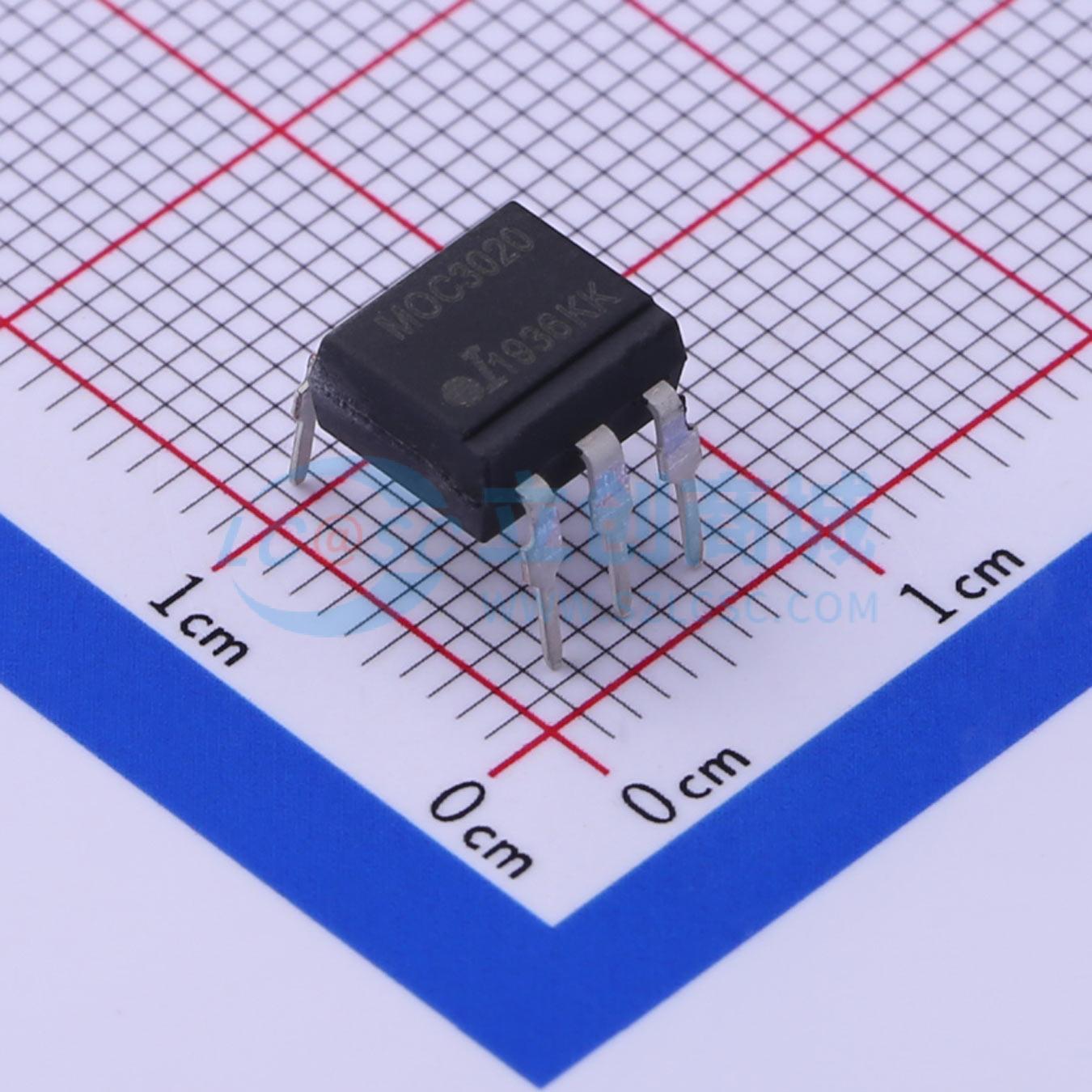

MOC3020M
双向可控硅 有过零电路 1通道
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是光耦合隔离器，由砷化镓红外发射二极管与光激活硅双向开关耦合组成，执行三端双向可控硅开关元件的功能，安装在标准6引脚双列直插式封装中。
- 品牌名称
- ISOCOM(英国安数光)
- 商品型号
- MOC3020M
- 商品编号
- C433447
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 7.69克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 可控硅类型 | 双向可控硅 | |
| 过零功能 | 无 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流(It(rms)) | - | |
| 隔离电压(Vrms) | 5.3kV | |
| 正向电流 | 50mA | |
| 负载电压 | 400V |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 10V/us | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 耗散功率(Pd) | 330mW | |
| 端子数 | 6 | |
| 保持电流(Ih) | 0.1mA | |
| 浪涌电流 | 1A |
商品概述
MOC302_系列是光耦合隔离器，由砷化镓红外发光二极管与光控硅双向开关耦合组成，该开关具备三端双向可控硅开关元件的功能，采用标准6引脚双列直插式封装。
商品特性
- 选项：
- 引脚间距10mm — 在部件编号后加G
- 表面贴装 — 在部件编号后加SM
- 卷带包装 — 在部件编号后加SMT&R
- 高隔离电压（5.3kV_RMS，7.5kV_pK）
- 400V峰值阻断电压
- 所有电气参数100%测试
- 可提供定制电气参数选择
应用领域
- 阴极射线管（CRTs）
- 功率三端双向可控硅开关元件驱动器
- 电机
- 家用电器
- 打印机
