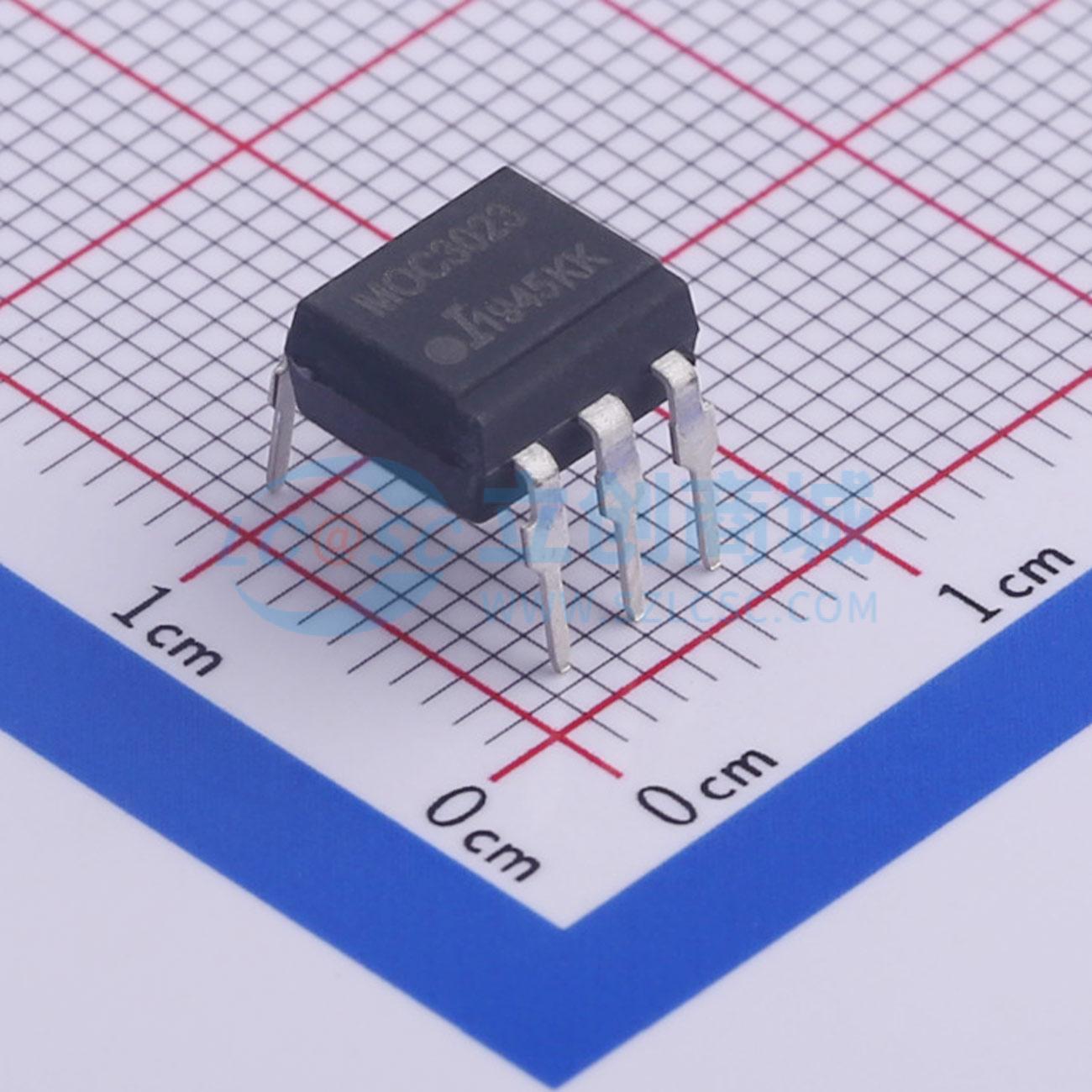

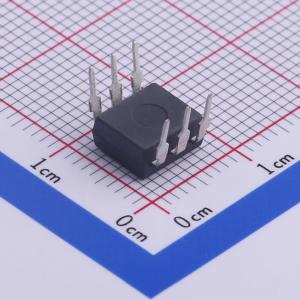

MOC3023M
双向可控硅 有过零电路 1通道
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该系列是光耦合隔离器，由砷化镓红外发射二极管与光激活硅双向开关组成，可实现三端双向可控硅开关的功能，采用标准6引脚双列直插式封装。
- 品牌名称
- ISOCOM(英国安数光)
- 商品型号
- MOC3023M
- 商品编号
- C433451
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.707克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | 无 | |
| 输入类型 | DC | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 400V | |
| 输出电流(It(rms)) | - | |
| 正向压降(Vf) | 1.2V | |
| 正向电流 | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 10V/us | |
| 隔离电压(Vrms) | 5.3kV | |
| 耗散功率(Pd) | 330mW | |
| 工作温度 | -40℃~+100℃ | |
| 端子数 | 6 | |
| 保持电流(Ih) | 0.1mA | |
| 浪涌电流 | 1A | |
| 功能特性 | - |
商品概述
MOC302_ 系列是光耦合隔离器，由GaAs红外发光二极管与光激活硅双边开关组成，该开关执行三端双向可控硅的功能，并安装在标准6引脚双列直插式封装中。
商品特性
- 10毫米引脚间距 - 在零件号后加G
- 表面贴装 - 在零件号后加SM
- 编带和卷盘 - 在零件号后加SMT和R
- 高隔离电压（5.3kV RMS，7.5kV pK）
- 400V峰值阻断电压
- 所有电气参数100
- 可提供定制电气选项
应用领域
- CRT驱动器
- 功率晶闸管驱动器
- 电机
- 家用电器
- 打印机
