温馨提醒：图片仅供参考，商品以实物为准

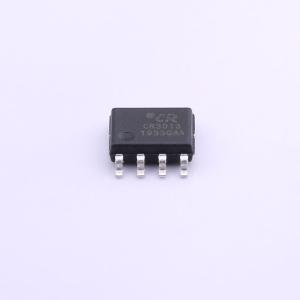

CR3013
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | - | |
| 开关频率 | 400kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | - | |
| 功能特性 | 同步整流驱动；轻载高效模式；欠压锁定；欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | DCM；CCM；QR | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
CR3013是一款高性能同步整流控制芯片，适用于隔离型的同步整流应用。支持原边主控芯片DCM，QR和CCM多种工作方式。无需辅助绕组或输出电压供电，可自行供电到稳定电压，适用输出电压范围更宽的PD应用。 输出控制一个N沟道的功率MOS开关管，用来替换传统的整流二极管。由于功率MOS管的导通压降远小于整流二极管，因此它可以有效的提升系统的转换效率，同时降低热损耗，从而更容易满足高能效的要求。高度集成的功能和精简的系统应用电路更适合于小功率充电器和适配器等对效率和体积有较高要求的应用。 通过内部电路将同步整流开关管的正向压降调整在70mV，使其能在正向压降变为负值时尽快关断同步整流开关管，提高同步整流效率。采用SOP - 8L封装。 通过LM引脚外接电阻和电容来设定轻载模式进入条件，在轻载模式下关闭同步整流控制器，使待机功耗更低。
商品特性
- 隔离型的同步整流控制应用
- 可工作于CCM模式、DCM模式和QR模式，最大工作频率400kHz
- 芯片VDD欠压保护
- 芯片通过外接RC对轻载状态进行编程，降低轻载时待机功耗，芯片VDD过压钳位
- 较低的工作电流和较高的系统效率，使系统更容易满足更高能效的要求
- 无需辅助绕组或输出电压供电，可自行供电到稳定电压，适用输出电压范围更宽的PD应用
- 精简的外围电路
- SOP - 8L绿色封装
应用领域
- AC/DC电源适配器
- 手机充电器
