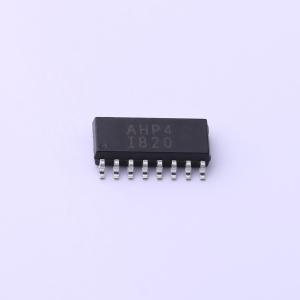

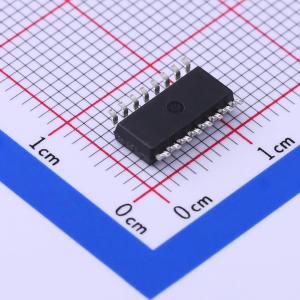

温馨提醒：图片仅供参考，商品以实物为准
PS2805-4
AC,DC 3.75kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PS2805 - 4 是一款四通道光耦合隔离器。每个通道由两个反向并联的红外发光二极管组成，并与一个 NPN 硅光电晶体管进行光耦合。
- 品牌名称
- ISOCOM(英国安数光)
- 商品型号
- PS2805-4
- 商品编号
- C433435
- 商品封装
- SMD-16P
- 包装方式
- 编带
- 商品毛重
- 0.307克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V | |
| 输出通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@8mA,2.4mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 4us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 20% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 170mW | |
| 正向电流(If) | 50mA |
商品概述
PS2805-4是一款四通道光耦合隔离器。每个通道由两个反向并联的红外发光二极管组成，并与一个NPN硅光电晶体管进行光耦合。
商品特性
- 半间距1.27mm
- 高交流隔离电压3750VRMS
- 宽工作温度范围：-55℃至110℃
- 无铅且符合RoHS标准
- 待UL认证
应用领域
- 高密度贴片混合基板
- 工业系统控制器
- 测量仪器
- 系统设备
