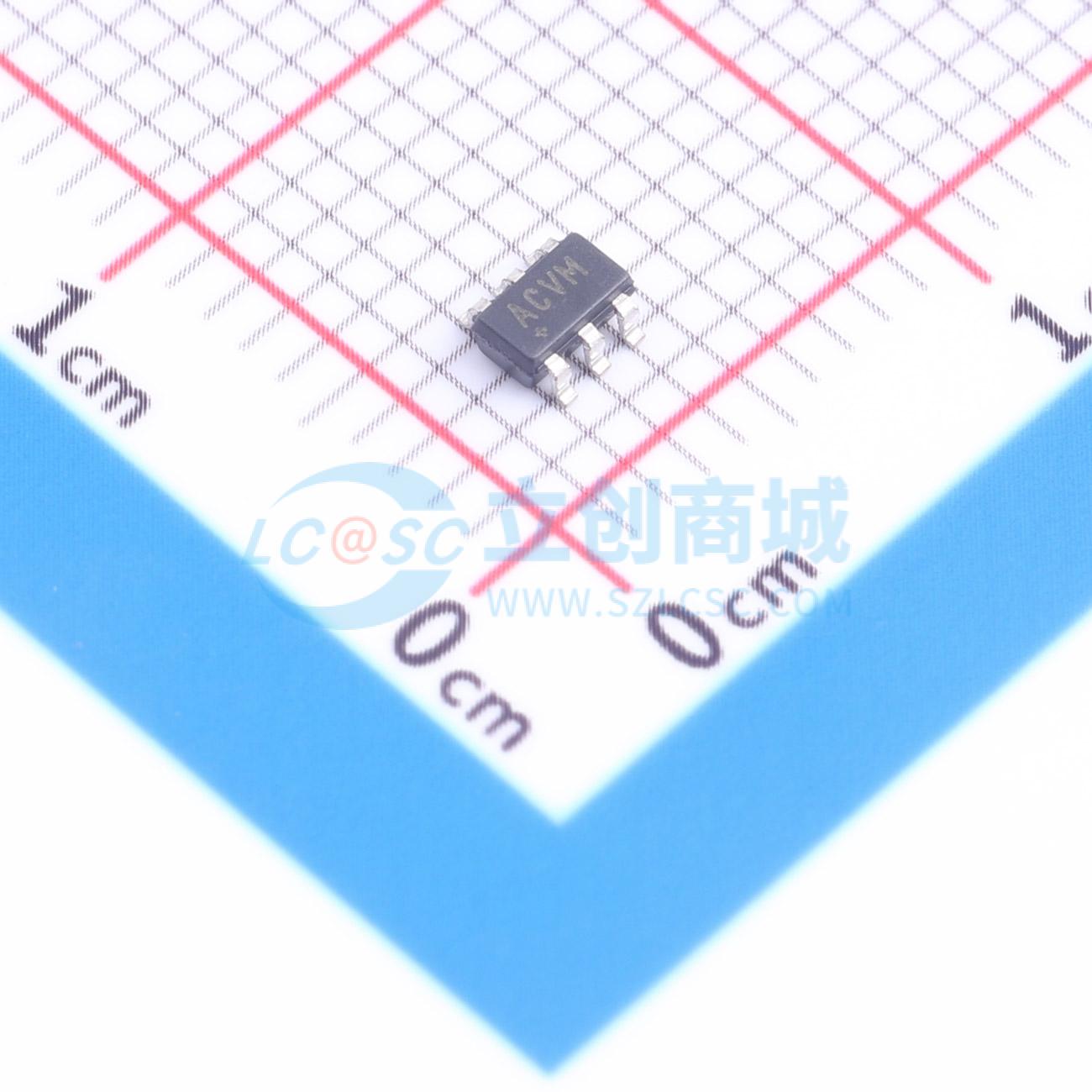

温馨提醒：图片仅供参考，商品以实物为准
MAX25615AUT/V+T
7A 灌电流、3A 拉电流、12ns、SOT23 封装 MOSFET 驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 7A吸入、3A源出、12ns、SOT23 MOSFET驱动器、汽车级MOSFET驱动器，具有高源出/吸入电流和低传输延迟
- 商品型号
- MAX25615AUT/V+T
- 商品编号
- C3655077
- 商品封装
- SOT-6
- 包装方式
- 编带
- 商品毛重
- 1.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 死区时间控制 |
商品概述
MAX25615是一款用于汽车应用的高速MOSFET驱动IC。该驱动器能够吸收7A电流并提供3A峰值电流。这款IC是对MAX5048器件的改进，具有反相和同相输入，在控制MOSFET方面提供了更大的灵活性。它还具有两个以互补模式工作的独立输出，在控制导通和关断开关速度方面提供了灵活性。该IC具有内部逻辑电路，可防止输出状态变化期间出现直通现象。无论V+电压如何，逻辑输入都能防止高达+16V的电压尖峰。传播延迟时间被最小化，并且在反相和同相输入之间实现了匹配。该IC具有非常快的开关时间，结合短传播延迟（典型值为12ns），使其非常适合高频电路。该IC由+4V至+15.5V的单电源供电，典型电源电流消耗为0.5mA。MAX25615具有标准的TTL输入逻辑电平。MAX25615采用6引脚SOT23封装，工作温度范围为 -40°C至+125°C。
商品特性
- 符合汽车应用标准：通过AEC - Q100认证
- 独立的源极和漏极输出
- +4V至+15.5V单电源供电范围
- 7A峰值灌电流
- 3A峰值拉电流
- 输入额定电压可达+15.5V，与V+电压无关
- 12ns传播延迟
- 反相和同相输入之间的延迟匹配在500ps以内
- TTL逻辑电平输入
- 低输入电容：典型值为10pF
- 热关断保护
- 小型SOT23封装允许在下方布线PCB走线
- -40°C至+125°C工作温度范围
应用领域
- 功率MOSFET开关
- 开关模式电源
- DC - DC转换器
- 电机控制
- 飞行时间相机
