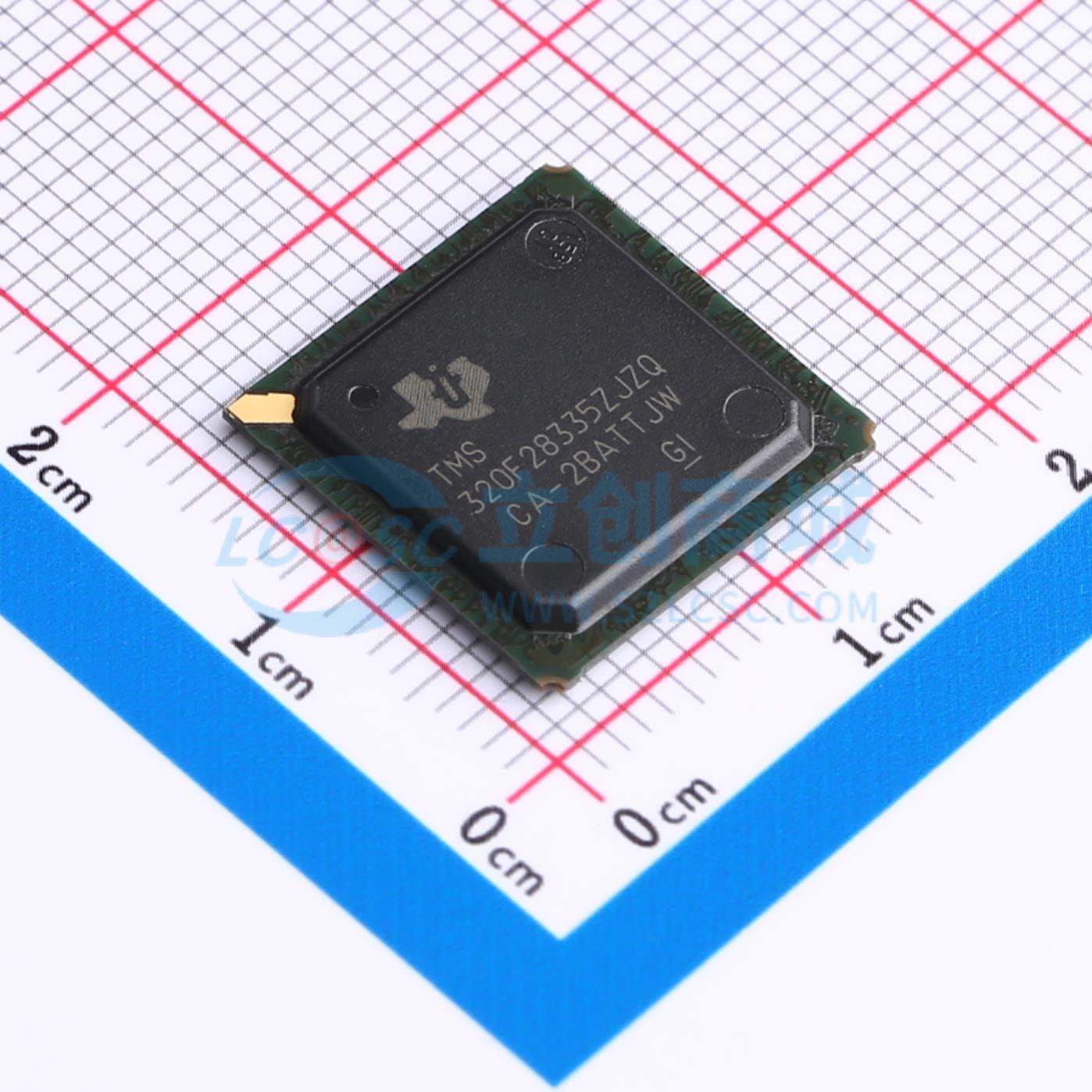

温馨提醒：图片仅供参考，商品以实物为准
TMS320F28335ZJZQ
具有 150MIPS、FPU、512KB 闪存、EMIF、12 位 ADC 的汽车类 C2000™ 32 位 MCU
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TMS320F28335-Q1 具有 150MIPS、FPU、512KB 闪存、EMIF、12 位 ADC 的汽车类 C2000™ MCU
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMS320F28335ZJZQ
- 商品编号
- C427119
- 商品封装
- BGA-176
- 包装方式
- 托盘
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 其他 | |
| CPU最大主频 | 150MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 34KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 88 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.805V~1.995V | |
| 工作温度 | -40℃~+125℃ |
商品概述
TMS320F2833x、TMS320F2823x是实时微控制器
商品特性
- 采用高性能静态CMOS技术，主频高达150MHz，周期时间6.67ns，内核电压1.9V/1.8V，I/O电压3.3V设计
- 搭载高性能32位CPU，TMS320F2833x内置IEEE 754单精度浮点单元FPU；支持16×16和32×32 MAC操作、16×16双MAC；采用哈佛总线架构，中断响应和处理快速，具备统一存储器编程模型，支持C/C++和汇编语言编写高效代码
- 配备6通道DMA控制器，可支持ADC、McBSP、ePWM、XINTF和SARAM；具备16位或32位外部接口XINTF，地址覆盖超过2M×16
- 不同型号片上存储器容量不同：F28335、F28333、F28235配备256K×16闪存、34K×16 SARAM；F28334、F28234配备128K×16闪存、34K×16 SARAM；F28332、F28232配备64K×16闪存、26K×16 SARAM；自带1K×16 OTP ROM
- 配备8K×16引导ROM，支持多种软件启动模式，内置标准数学表
- 集成时钟和系统控制模块，内置片上振荡器、看门狗计时器模块
- GPIO0至GPIO63引脚可连接八个外部内核中断中的任意一个，配备外设中断扩展PIE块，可支持全部58个外设中断
- 配备128位安全密钥/锁，可保护闪存/OTP/RAM块，防止固件逆向工程
- 搭载增强型控制外设：最高可达18路PWM输出，多达6路HRPWM输出，MEP分辨率高达150ps；多达6个事件捕获输入，多达2个正交编码器接口；多达8个32位计时器，多达9个16位计时器；另有三个32位CPU计时器
- 集成多种串行端口外设：多达2个CAN模块，多达3个SCI UART模块，多达2个可配置为SPI的McBSP模块，自带1个SPI模块、1条I2C总线
- 集成12位16通道ADC，转换速率80ns，配备2×8通道输入多路复用器、两个采样保持，支持单个/同步转换，可选择内部或外部基准
- 最多可提供88个带输入滤波功能、可单独编程的多路复用GPIO引脚
- 支持JTAG边界扫描，符合IEEE标准1149.1-1990标准测试访问端口和边界扫描架构
- 具备高级调试特性，支持分析和断点功能，可借助硬件实现实时调试，支持ANSI C/C++编译器/汇编器/连接器开发
- 支持低功耗模式，可节省能耗，支持闲置、待机、停机模式，可禁用单独的外设时钟，采用小端字节序
- 提供多种封装选项，有无铅绿色环保封装，可选封装类型包括176焊球塑料球栅阵列BGA、179焊球MicroStar BGA、179焊球全新细间距球栅阵列nFBGA、176引脚薄型四方扁平封装LQFP、176引脚热增强型薄型四方扁平封装HLQFP
- 提供多种温度等级选项：A等级工作温度范围为–40℃至85℃；S等级、Q等级工作温度范围为–40℃至125℃，Q等级通过汽车应用AEC Q100认证
应用领域
- 高级驾驶辅助系统
- 楼宇自动化HVAC电机控制、牵引逆变器电机控制
- 工厂自动化与控制领域的自动分拣设备、CNC控制
