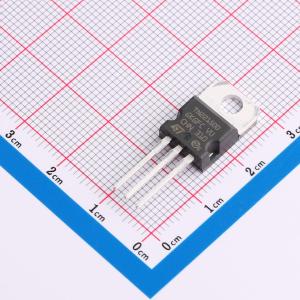

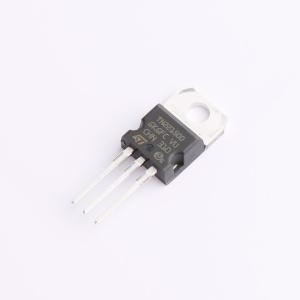

TN22-1500T
TN22-1500T
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 荧光灯启辉器SCR
- 品牌名称
- ST(意法半导体)
- 商品型号
- TN22-1500T
- 商品编号
- C3614527
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.687667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | - | |
| 断态峰值电压(Vdrm) | 400V | |
| 通态电流(It) | 2A | |
| 浪涌电流 | - | |
| 门极平均耗散功率(PG(AV)) | 300mW |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 3.1V | |
| 门极触发电流(Igt) | 1.5mA | |
| 门极触发电压(Vgt) | 3V | |
| 保持电流(Ih) | 175mA | |
| 工作温度 | -40℃~+110℃ |
商品概述
TN22专为荧光灯管电子启动器电路设计。与灵敏SCR配合使用时，它能提供高能量触发特性且触发功率低。得益于TN22的优化特性，启动器具有高可靠性并能延长荧光灯管的使用寿命。
商品特性
- 高钳位电压结构（1200至1500V）
- 低栅极触发电流，可直接从线路驱动（<1.5mA）
- 高保持电流（>175mA），确保高触发能量
- 环氧树脂符合UL94 V0标准
- 无铅封装
- 推荐扭矩：0.4至0.6N·m
应用领域
- 适用于荧光灯管电子启动器电路
