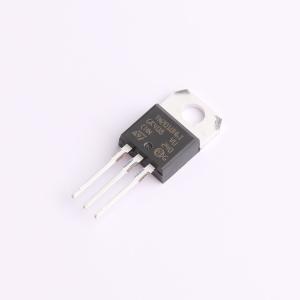

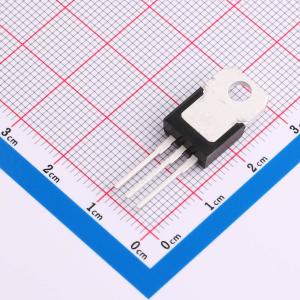

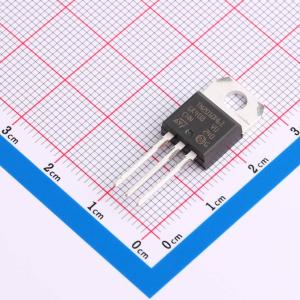

TN2010H-6I
1个单向可控硅 600V 40mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 20 A 600 V 低 IGT 高温 SCR
- 品牌名称
- ST(意法半导体)
- 商品型号
- TN2010H-6I
- 商品编号
- C3614931
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.964克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 20A | |
| 浪涌电流 | 180A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.6V | |
| 门极触发电流(Igt) | 10mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 40mA | |
| 工作温度 | -40℃~+150℃ |
商品概述
TN2010H-6I是一款20A 600V高温SCR晶闸管，采用绝缘TO-220AB封装。其工作结温最高可达150℃，具有高达20A rms的高热性能运行能力。
商品特性
- 高结温：最高结温150℃
- 高静态抗扰度：150℃下dV/dt=400V/μs
- 峰值关断电压：VDRM/NRRM=600V
- 高开通电流上升率：dI/dt=100A/μs
- 绝缘封装TO-220AB：绝缘电压2500VRMS
- ECOPACK2兼容：无卤成型，无铅镀层
- 噪声抗扰度（dV/dt=400V/μs）与栅极触发电流（IGT=10mA）及开通电流上升率（dI/dt=100A/μs）的平衡，可支持设计稳健紧凑的控制电路
应用领域
- 通用AC线路负载切换
- 电机控制电路和启动器
- 浪涌电流限制电路
- 加热电阻控制
- 固态继电器
- 摩托车和工业驱动器中的电压调节器
- 过压撬棍保护
- 电动工具和厨房电器中的电机控制电路
